      寬帶光纖接入網的技術解析

      2018年11月02日 08:36 ? 次閱讀

      一、寬帶光纖接入的概念

      寬帶光纖接入指用戶網絡接口與相關的業務節點接口之間,全程以光纖作為傳輸媒質,或者以光纖作為主干傳輸媒質、以金屬線或者無線作為用戶末端傳輸媒質的一種接入承載方式。寬帶光纖接入網在電信網中的位置如圖1所示。

      寬帶光纖接入網的技術解析

      圖1 寬帶光纖接入網在電信網中的位置

      寬帶光纖接入網所采用的技術包括xPON、MSTP、MSAP、以太網、PTN、光纖直連等。圖1中的OLT、ONT、ONU分別指光線路終端、光網絡終端、光網絡單元,泛指各種技術中的局端設備和用戶端設備,而不僅僅指采用xPON技術。從圖1可以看出,從OLT至用戶屬于寬帶光纖接入網。

      ODN是指OLT與ONU/ONT之間的由光纖光纜及無源光元件(如光連接器和光分路器等)組成的無源光分配網絡,主要由不同段落的光纜線路組成(詳見“光分配網(ODN)中光纜的組網結構”)。當采用xPON技術時,ODN包括光分路器,如圖2所示;當采用無源波分技術時,ODN包括光終端復用器OTM或光分插復用器OADM。

      寬帶光纖接入網的技術解析

      圖2 基于xPON的ODN組成示意圖

      二、寬帶光纖接入的典型應用類型

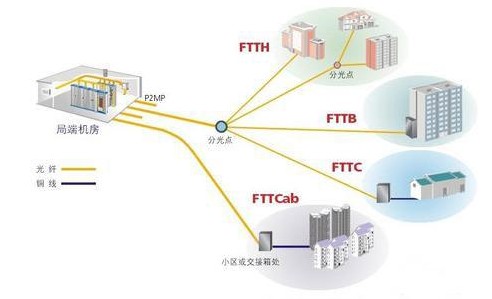

      寬帶光纖接入包括FTTH、FTTO、FTTB/C、FTTCab等典型應用類型,通稱為FTTx。

      FTTH指光纖到家庭用戶,是僅利用光纖傳輸媒質連接通信局端和家庭住宅的接入方式,入戶光纜由單個家庭住宅獨享。

      FTTO指光纖到公司/辦公室,是僅利用光纖傳輸媒質連接通信局端和公司或辦公室的接入方式,入戶光纜由單個公司或辦公室用戶獨享,ONT之后的設備和網絡由用戶管理。經常有人把FTTH和FTTO混為一談,請注意概念上的區別。

      FTTB/C指光纖到樓宇/分纖盒,是光纖到樓宇后,ONU設置在合適的位置,再通過金屬線對或無線為用戶提供接入業務,每個ONU典型支持用戶數為十到百個。FTTB/C的概念目前已基本由FTTB取代,ONU至用戶主要采用5類線。

      FTTCab指光纖到交接箱,這里的交接箱通常指戶外機柜。ONU設置在戶外機柜內,光纜布放到機柜后,再通過金屬線對為用戶提供接入業務,每個ONU典型支持用戶數為百到千個。當前,FTTCab方式已經基本不再采用。

      雖然FTTx翻譯成“光纖到xx”,但其含義不僅包括將光纖布放至xx地點,還包括ONU/ONT的設置位置。ONU和ONT的區別是:ONT屬于ONU的一種類型,ONU通常由多個用戶共享,而ONT則由單個用戶獨享;所以,FTTH和FTTO應用中用戶端設備通常用ONT表示,FTTB和FTTCab應用中,用戶側設備用ONU表示。FTTx各場景網元的關系見圖3。

      寬帶光纖接入網的技術解析

      圖3 FTTx各場景網元的關系示意圖

      三、寬帶光纖接入網與其它網絡的關系

      圖1中,寬帶光纖接入網的上層網絡是核心網,難道不是傳送網嗎?

      從業務的角度,通信網絡通常分成核心網和接入網,傳送網是核心網和接入網之間的連接網絡。城域傳送網一般分成核心層、匯聚層和接入層,但傳送網的接入層和寬帶光纖接入網并不是同一個含義。

      技術專區

      下載發燒友APP

      打造屬于您的人脈電子圈

      關注電子發燒友微信

      有趣有料的資訊及技術干貨

      關注發燒友課堂

      鎖定最新課程活動及技術直播
      收藏 人收藏
      分享:

      評論

      相關推薦

      S32K通用demo板上接口與以太網通用節點解決...

      針對通用型的汽車電子節點,我們推薦使用S32K+SBC的產品組合,兩者作為配套產品,可以提供完整的開...

      發表于 2018-11-01 18:52 ? 136次閱讀
      S32K通用demo板上接口與以太網通用節點解決...

      以太網交換機芯片可用于已有PHY的微控制器嗎

      發表于 2018-11-01 17:08 ? 20次閱讀
      以太網交換機芯片可用于已有PHY的微控制器嗎

      以太網啟動工具包II哪里得到演示代碼

      發表于 2018-11-01 17:05 ? 19次閱讀
      以太網啟動工具包II哪里得到演示代碼

      想配置以太網W5500通過SPI在FM4 S6E2CC控制器

      發表于 2018-11-01 16:59 ? 47次閱讀
      想配置以太網W5500通過SPI在FM4 S6E2CC控制器

      英特爾雙頻無線9560下載上傳速度比差

      發表于 2018-11-01 16:04 ? 19次閱讀
      英特爾雙頻無線9560下載上傳速度比差

      NUC5i7RYH下載速度慢

      發表于 2018-11-01 15:58 ? 12次閱讀
      NUC5i7RYH下載速度慢

      Sigfox網絡可以完美的解決物聯網信號死角的問...

      Sigfox是種專為物聯網設計的低功率廣域網(LPWAN)通訊技術,除了大范圍、低功耗等優勢外,與其...

      發表于 2018-11-01 15:13 ? 207次閱讀
      Sigfox網絡可以完美的解決物聯網信號死角的問...

      fido5100和fido5200如何攻破多協議工業物聯網?

      發表于 2018-10-31 10:48 ? 29次閱讀
      fido5100和fido5200如何攻破多協議工業物聯網?

      能有效降低高速網絡誤碼率的超低抖動時鐘合成器

      為了應對日益緊縮的時鐘抖動預算,麥瑞半導體(Micrel, Inc)已推出兩個全新系列的ClockW...

      發表于 2018-10-31 08:24 ? 394次閱讀
      能有效降低高速網絡誤碼率的超低抖動時鐘合成器

      54V/30W以太網供電PSE參考設計包括BOM及層圖

      發表于 2018-10-30 18:06 ? 117次閱讀
      54V/30W以太網供電PSE參考設計包括BOM及層圖

      通過節點確定性查找值?一組gif圖告訴你

      發表于 2018-10-30 15:07 ? 27次閱讀
      通過節點確定性查找值?一組gif圖告訴你

      Monnit的物聯網傳感套件和TDK InvenSense的氣壓傳感器

      發表于 2018-10-30 14:40 ? 52次閱讀
      Monnit的物聯網傳感套件和TDK InvenSense的氣壓傳感器

      以太網如何為更廣泛的工業系統帶來決定性

      發表于 2018-10-29 14:47 ? 29次閱讀
      以太網如何為更廣泛的工業系統帶來決定性

      紫金橋電量監控系統的特點與設計方案

      采用網絡化、智能化的紫金橋電量自動監控系統,監控系統主要由前端監視設備、傳輸設備、后端控制顯示設備這...

      發表于 2018-10-29 08:32 ? 123次閱讀
      紫金橋電量監控系統的特點與設計方案

      中興通訊預計第四季度業務將繼續盈利,最高可以超過...

      中興通訊公布了2018年第三季度財報。報告顯示,第三季度實現營收193.32億元,同比下降14.34...

      發表于 2018-10-26 08:43 ? 266次閱讀
      中興通訊預計第四季度業務將繼續盈利,最高可以超過...

      采用SCADA系統實施城市燃氣建設

      調度監控中心的主要任務是通過各站點的RTU/PLC對管網和場站的工藝參數進行數據采集和監控。調度監控...

      發表于 2018-10-26 08:40 ? 469次閱讀
      采用SCADA系統實施城市燃氣建設

      研華嵌入式工控機的特點及在風電行業的應用

      隨著風力發電場的大量建設,風場信息化管理系統,風機遠程監控系統業也大量應用。在這樣的系統中需要可以對...

      發表于 2018-10-26 08:21 ? 239次閱讀
      研華嵌入式工控機的特點及在風電行業的應用

      由英特爾提供動力的虛擬工作室生態系統

      Virtualized Studio Ecosystem Powered by Intel? Arr...

      發表于 2018-10-26 06:40 ? 31次閱讀
      由英特爾提供動力的虛擬工作室生態系統

      Ameya360有源以太網解決方案

      POE (Power Over Ethernet) 指的是在現有的以太網 Cat.5 布線基礎架構不...

      發表于 2018-10-20 11:08 ? 227次閱讀
      Ameya360有源以太網解決方案

      聯網企業所需的過渡,特別是以太網和安全性

      除開發支持以太網融合的新功能以外,其他已經使用100 Mbps確定性以太網的應用正在尋求突破帶寬和性...

      發表于 2018-10-19 11:33 ? 547次閱讀
      聯網企業所需的過渡,特別是以太網和安全性

      怎樣選擇合適的物聯網網關?

      總部位于亞特蘭大的物聯網集成商Jivoo的首席執行官Steven Fowler表示,如今網關有多種形...

      發表于 2018-10-18 16:21 ? 485次閱讀
      怎樣選擇合適的物聯網網關?

      DS100KR800 Ultra Low Pow...

      DS100KR800器件是一款高性能中繼器,設計用于支持8通道(單向),10G-KR和其他高速接口串行協議,最高可達10.3 Gbps。接收機的連續時間線性均衡器(CTLE)在其8個通道的每個通道中,在5 GHz(10.3125 Gbps)時提供高達36 dB的提升。該均衡器能夠打開由于諸如長背板或電纜之類的互連介質引起的符號間干擾(ISI)而完全閉合的輸入眼。該發送器提供高達12 dB的去加重提升和700 mV至1300 mV的輸出電壓幅度控制。 在10G-KR模式下工作時,DS100KR800透明地允許主控制器和終點是優化全鏈路并協商802.3ap標準中定義的發送均衡器系數。這種鏈路訓練協議的無縫管理確保了系統級互操作性和最小延遲。 可通過引腳設置,SMBus(I 2 C)協議或外部設置來應用可編程設置。 EEPROM。在EEPROM模式下工作時,配置信息會在上電時自動加載。這消除了對外部微處理器或軟件驅動程序的需求。 特性 綜合產品系列: DS125BR820:8通道中繼器 DS125BR401A:4x車道中繼器< /li> DS125BR111:1x車道中繼器 透明管理10G-KR(802.3ap)鏈接培訓協議 65 mW /通道(典型值)功耗 高級信號調理功能 5 GHz時接收均衡...

      發表于 2018-10-16 11:10 ? 0次閱讀
      DS100KR800 Ultra Low Pow...

      DS125BR820 DS125BR820 具有...

      DS125BR820是一款超低功耗高性能中繼器/轉接驅動器,專用于支持高速接口速率高達12.5Gbps的八個通道,例如40G-CR4,40G-KR4,SAS /SATA和PCIe。接收器的連續時間線性均衡器(CTLE)后接一個線性輸出驅動器,可在6GHz(12Gbps)時提供3dB至10dB的可編程高頻增強功能.CTLE接收器能夠打開一個因碼間干擾(ISI)(由電路板跡線或銅質同軸電纜等互連介質引起)而完全關閉的輸入眼型狀態。可編程的均衡能夠可在 當在40G-CR4 /KR4,SAS /SATA和PCIe應用中運行時,DS125BR820保留發射信號特性,從而使得主機控制器和端點能夠協商發射均衡器系數。這個鏈路協商協議的透明管理有助于實現系統級互用性并最大限度縮短延遲。 可通過引腳控制,軟件(SMBus或I2C來自輕型應用相關可編程設置,或者通過外部EEPROM直接加載設置。在EEPROM模式下,配置信息在加電時自動加載,這樣就免除了對于外部微控制器或軟件驅動程序的需要。 特性 每通道70mW(典型值)的低功耗,可選擇關閉不使用的通道 支持無縫鏈路協商 啟用主ASIC,從而在較長的距離上滿足前端口眼圖波罩要求 高級可配置信號調節I /O ...

      發表于 2018-10-16 11:10 ? 0次閱讀
      DS125BR820 DS125BR820 具有...

      DS125BR800A 具有輸入 CTLE 和輸...

      DS125BR800A是一款極低功耗的高性能多協議轉發器/轉接驅動器,設計用于支持八通道PCIe,SAS和其他高速通道接口串行協議高達12.5 Gbps。接收器的連續時間線性均衡器(CTLE)在其八個通道的每個通道中在6.25 GHz(12.5 Gbps)處提供高達+30 dB的提升,并且能夠打開由于符號間干擾而完全關閉的輸入眼(ISI) )由互連介質(例如30in +背板走線或8m +銅纜)引起,從而使主機控制器能夠確保無錯誤的端到端鏈路。當DS125BR800A放置在器件輸入端的大部分通道損耗時,強線性均衡可最大化互連通道擴展。可調節的發送去加重和輸出電壓幅度有助于補償輸出側的剩余通道衰減。 在SAS-3和PCIe Gen-3模式下工作時,DS125BR800A透明地允許主機控制器和優化全鏈路并協商發送均衡器系數的終點。這種鏈路訓練協議的無縫管理可確保系統級互操作性,并且延遲最小。 DS125BR800A具有65 mW /通道(典型值)的低功耗以及關閉未使用通道的選項,可實現節能系統設計。需要3.3 V或2.5 V的單電源為器件供電。 可通過引腳,軟件(SMBus或I2C)輕松應用可編程設置,或通過外部EEPROM加載。在EEPROM模式下工作時,配置信息會在上電...

      發表于 2018-10-16 11:10 ? 2次閱讀
      DS125BR800A 具有輸入 CTLE 和輸...

      DP83822IF 支持光纖的低功耗耐用型 10...

      DP83822是一款低功耗單端口10 /100Mbps以太網PHY。它提供通過標準雙絞線電纜發送和接收數據或者連接到外部光纖收發器所需的所有物理層功能。此外,DP83822還可通過標準MII,RMII或RGMII接口靈活地連接到MAC。 為了便于使用,DP83822提供了集成電纜診斷工具,內置自檢和環回功能。它能夠憑借自身的快速下行鏈路時序和強制模式下的自動MDIX功能支持多條工業總線。 DP83822提供了一種創新型可靠方案來降低功能耗,具體將通過EEE,WoL和其他可編程節能模式來實現。 DP83822是一個功能豐富的引腳到引腳可升級的選項,適用于TLK105,TLK106,TLK105L和TLK106L 10 /100 Mbps以太網PHY。 DP83822采用32引腳5.00mm×5.00mm VQFN封裝。 特性 符合IEEE 802.3u標準:100BASE-FX,100BASE-TX和10BASE-Te MII /RMII /RGMII MAC接口 低功耗單電源選項: 1.8V AVD&lt; 120mW 3.3V AVD&lt; 220mW ±16kV人體模型(HBM)靜電放電(ESD)保護 ±8kV IEC 61000-4-2 ESD保護 IEEE1588時間偏幀檢測 快速下行鏈路時序 在強制模式下自...

      發表于 2018-10-16 11:10 ? 0次閱讀
      DP83822IF 支持光纖的低功耗耐用型 10...

      DP83849I PHYTER 雙路工業溫度,靈...

      需要以太網連接的應用程序數量不斷增加。隨著市場需求的增加,應用需求也發生了變化。在單通道以太網已經足夠的情況下,無線遠程基站和工業網絡等許多應用現在都需要DUAL端口功能來實現冗余或系統管理。 DP83849I是一款高度可靠,功能豐富的設備,非常適合適用于在工廠車間實現以太網的工業應用。 DP83849I具有兩個完全獨立的10/100端口,適用于多端口應用。獨特的端口交換功能還允許配置兩個端口,以提供完全集成的范圍擴展,媒體轉換,基于硬件的故障轉移和端口監控。 DP83849I通過支持MII和MII,為MPU選擇提供了最佳靈活性。 RMII接口。此外,該設備還包括一個功能強大的新診斷工具,可確保初始網絡運行和維護。 除了通常用于檢測安裝過程中的故障的TDR方案外,創新的電纜診斷還提供實時連續監控鏈接質量。這使得系統設計人員能夠實現故障預測機制,以檢測和警告鏈路狀況的變化或惡化。 DP83849I通過提供強大的功能和靈活性組合,繼續鞏固其以太網專業知識和領導地位,簡化了系統設計人員的以太網實現。 特性 低功耗3.3V,0.18μmCMOS技術 低功耗...

      發表于 2018-10-16 11:10 ? 2次閱讀
      DP83849I PHYTER 雙路工業溫度,靈...

      DS125BR401A 具有輸入 CTLE 和輸...

      DS125BR401A是一款極低功率高性能中繼器/轉接驅動器,此款器件設計用于支持四條信道,這些信道上有速率高側12Gbps的高速接口.B側接收器的連續時間線性均衡器(CTLE)在6GHz(12Gbps)時提供高達+ 24dB的高頻增強,并且能夠打開一個由于碼間干擾(ISI)(由諸如背板跡線或銅質同軸電纜等互連介質引起)而完全關閉的輸入眼型狀態。可編程均衡可在互連通道內的實體布局方面實現最大限度的靈活性。側通道具有一個10dB線性均衡器和線性輸出驅動器。 A側通道有一個與線性輸出驅動器配對使用的3-10dB可變線性均衡器。當在SAS-3和PCIe GEN-3應用中運行時, DS125BR401A保留發射信號特性,從而使得主機控制器和端點能夠協商發射均衡器系數。這個鏈路協商協議的透明管理有助于實現系統級互用性和最小延遲。 可通過端子,軟件(SMBus或I2C)來輕松應用這個可配置設置,或者通過外部EEPROM來載入此設置。在EEPROM模式下,配置信息在加電時被自動載入,這樣就免除了對于外部微控制器或軟件驅動程序的需要。 特性 每通道65mW(典型值)低功耗,具有將未使用的通道斷電的選項 線性均衡可在PCIe和SAS中實現鏈路協...

      發表于 2018-10-16 11:10 ? 0次閱讀
      DS125BR401A 具有輸入 CTLE 和輸...

      DP83822H 支持擴展溫度的穩健型低功耗 1...

      DP83822是一款低功耗單端口10 /100Mbps以太網PHY。它提供通過標準雙絞線電纜發送和接收數據或者連接到外部光纖收發器所需的所有物理層功能。此外,DP83822還可通過標準MII,RMII或RGMII接口靈活地連接到MAC。 為了便于使用,DP83822提供了集成電纜診斷工具,內置自檢和環回功能。它能夠憑借自身的快速下行鏈路時序和強制模式下的自動MDIX功能支持多條工業總線。 DP83822提供了一種創新型可靠方案來降低功能耗,具體將通過EEE,WoL和其他可編程節能模式來實現。 DP83822是一個功能豐富的引腳到引腳可升級的選項,適用于TLK105,TLK106,TLK105L和TLK106L 10 /100 Mbps以太網PHY。 DP83822采用32引腳5.00mm×5.00mm VQFN封裝。 特性 符合IEEE 802.3u標準:100BASE-FX,100BASE-TX和10BASE-Te MII /RMII /RGMII MAC接口 低功耗單電源選項: 1.8V AVD&lt; 120mW 3.3V AVD&lt; 220mW ±16kV人體模型(HBM)靜電放電(ESD)保護 ±8kV IEC 61000-4-2 ESD保護 IEEE1588時間偏幀檢測 快速下行鏈路時序 在強制模式下自...

      發表于 2018-10-16 11:10 ? 0次閱讀
      DP83822H 支持擴展溫度的穩健型低功耗 1...

      TLK105L TLK105L、TLK106L ...

      TLK10xL是用于10Base-T和100Base TX信令的單端口以太網PHY,集成了傳輸和接收數據所需的所有物理層功能標準雙絞線。該設備支持標準媒體獨立接口(MII)和簡化媒體獨立接口(RMII),可直接連接到媒體訪問控制器(MAC)。 該設備專為提供電源靈活性而設計,并且可以采用3.3 V單電源或3.3 V和1.55 V電源組合,可降低功耗。 TLK10xL采用混合信號處理,實現均衡,數據恢復和錯誤通過CAT 5雙絞線實現穩健運行的校正。 TLK10xL不僅滿足IEEE 802.3的要求,而且在串擾和外來噪聲方面保持較高的利潤率。 TLK10xL以太網PHY具有特殊的電源關閉模式,可在相對較低的系統中節省功耗短電纜。當系統不需要驅動標準的IEEE 802.3 100-m電纜長度或TLK10xL的擴展150m,無誤差電纜時,此模式可以靈活地降低系統功耗。有關更多詳細信息,請參閱應用說明SLLA328。 特性 低功耗: 單電源: 雙電源:...

      發表于 2018-10-16 11:10 ? 7次閱讀
      TLK105L TLK105L、TLK106L ...

      DP83822I 低功耗耐用型 10/100 以...

      DP83822是一款低功耗單端口10 /100Mbps以太網PHY。它提供通過標準雙絞線電纜發送和接收數據或者連接到外部光纖收發器所需的所有物理層功能。此外,DP83822還可通過標準MII,RMII或RGMII接口靈活地連接到MAC。 為了便于使用,DP83822提供了集成電纜診斷工具,內置自檢和環回功能。它能夠憑借自身的快速下行鏈路時序和強制模式下的自動MDIX功能支持多條工業總線。 DP83822提供了一種創新型可靠方案來降低功能耗,具體將通過EEE,WoL和其他可編程節能模式來實現。 DP83822是一個功能豐富的引腳到引腳可升級的選項,適用于TLK105,TLK106,TLK105L和TLK106L 10 /100 Mbps以太網PHY。 DP83822采用32引腳5.00mm×5.00mm VQFN封裝。 特性 符合IEEE 802.3u標準:100BASE-FX,100BASE-TX和10BASE-Te MII /RMII /RGMII MAC接口 低功耗單電源選項: 1.8V AVD&lt; 120mW 3.3V AVD&lt; 220mW ±16kV人體模型(HBM)靜電放電(ESD)保護 ±8kV IEC 61000-4-2 ESD保護 IEEE1588時間偏幀檢測 快速下行鏈路時序 在強制模式下自...

      發表于 2018-10-16 11:10 ? 0次閱讀
      DP83822I 低功耗耐用型 10/100 以...

      DS280MB810 具有交叉點的低功耗 28G...

      DS280MB810是一款極低功耗,高性能的八通道線性均衡器,支持高達28 Gbaud的多速率,多協議接口。它用于擴展覆蓋范圍并提高背板,前端口和芯片到芯片應用的高速串行鏈路的穩健性。 DS280MB810在每對之間包含一個完整的2x2交叉點開關相鄰信道可實現2對1復用和1對2解復用應用,以實現故障轉移冗余,以及信號交叉以輔助PCB布線。交叉點可通過引腳或SMBus寄存器接口控制。 DS280MB810均衡的線性特性可保留發送信號特性,從而允許主機和鏈路伙伴ASIC自由協商發送均衡器系數(100G- CR4 /KR4)。鏈路訓練協議的這種透明性有助于系統級互操作性,對延遲的影響最小。 DS280MB810支持兩級和四級脈沖幅度調制(PAM),符號速率高達28 Gbaud,峰值信號幅度在線性工作范圍內。 每個通道獨立工作,每個通道均可唯一配置。在大多數應用場景中,無論數據速率如何,都可以使用相同的配置。 DS280MB810的小封裝尺寸,優化的高速信號逃逸以及引腳兼容的Retimer產品組合使DS280MB810成為理想選擇適用于高密度背板應用。簡化的均衡控制,低功耗和超低附加抖動使其適用于前端口接口,如100G-SR4 /LR4 /CR4。小巧的8毫米×13毫米尺寸...

      發表于 2018-10-16 11:10 ? 0次閱讀
      DS280MB810 具有交叉點的低功耗 28G...

      DP83867CR 以太網物理層收發器

      DP83867器件是一款穩健耐用型低功耗全功能物理層收發器,它集成了PMD子層以支持10BASE-Te,100BASE- TX和1000BASE-T以太網協議.DP83867經優化可提供ESD保護,超過了8kV IEC 61000-4-2標準(直接接觸)。 DP83867可輕松實現10/100 /1000Mbps以太網LAN。它通過外部變壓器直接連接雙絞線介質。該器件通過IEEE 802.3標準MII,IEEE 802.3 GMII或RGMII直接與MAC層相連.QFP封裝支持MII /GMII /RGMII,而QFN封裝支持RGMII。 DP83867提供精確時鐘同步,其中包括同步以太網時鐘輸出。該器件具有低延遲,并提供IEEE 1588幀起始檢測。 DP83867僅消耗490mW(PAP)和457mW( RGZ)(滿功率運行時)。局域網喚醒可用于降低系統功耗。 特性 超低簡化的千兆介質無關接口(RGMII)延遲:TX&lt; 90ns,RX&lt; 290ns 低功耗:457mW中的功耗數字 超出了8000V IEC 61000-4-2靜電放電(ESD)保護等級 符合EN55011 B類輻射標準 在RX /TX上提供16種可編程RGMII延遲模式 集成MDI端接電阻中的MDI端接電阻 可編程MII /GMII /RGMI...

      發表于 2018-10-16 11:10 ? 2次閱讀
      DP83867CR 以太網物理層收發器

      DP83867IS 以太網物理層收發器

      DP83867器件是一款穩健耐用型低功耗全功能物理層收發器,它集成了PMD子層以支持10BASE-Te,100BASE- TX和1000BASE-T以太網協議.DP83867經優化可提供ESD保護,超過了8kV IEC 61000-4-2標準(直接接觸)。 DP83867可輕松實現10/100 /1000Mbps以太網LAN。它通過外部變壓器直接連接雙絞線介質。此器件通過RGMII或嵌入式時鐘SGMII直接與MAC層相連。 DP83867提供精確時鐘同步,其中包括同步以太網時鐘輸出。器件具有低延遲,并提供IEEE 1588幀起始檢測。 DP83867采用低功耗設計,滿功率運行時消耗457mW。局域網喚醒可用于降低系統功耗。 < /DIV> 特性 超低延遲:TX&lt; 90ns,RX&lt; 290ns 低功耗:457mW 超出了8000V IEC 61000-4-2靜電放電(ESD)保護等級 符合EN55011 B類輻射標準< /li> 在RX /TX上提供16種可編程RGMII延遲模式 集成MDI端接電阻中的MDI端接電阻 可編程MAC接口端接阻抗 WoL(局域網喚醒)數據包檢測 25MHz或125MHz同步時鐘輸出 支持IEEE 1588時間戳 RJ45鏡像模式 與IEEE 802.3 10BASE-Te,100BASE-TX和1000B...

      發表于 2018-10-16 11:10 ? 4次閱讀
      DP83867IS 以太網物理層收發器

      DP83867E 以太網物理層收發器

      DP83867器件是一款穩健耐用型低功耗全功能物理層收發器,它集成了PMD子層以支持10BASE-Te,100BASE- TX和1000BASE-T以太網協議.DP83867經優化可提供ESD保護,超過了8kV IEC 61000-4-2標準(直接接觸)。 DP83867可輕松實現10/100 /1000Mbps以太網LAN。它通過外部變壓器直接連接雙絞線介質。此器件通過RGMII或嵌入式時鐘SGMII直接與MAC層相連。 DP83867提供精確時鐘同步,其中包括同步以太網時鐘輸出。器件具有低延遲,并提供IEEE 1588幀起始檢測。 DP83867采用低功耗設計,滿功率運行時消耗457mW。局域網喚醒可用于降低系統功耗。 < /DIV> 特性 超低延遲:TX&lt; 90ns,RX&lt; 290ns 低功耗:457mW 超出了8000V IEC 61000-4-2靜電放電(ESD)保護等級 符合EN55011 B類輻射標準< /li> 在RX /TX上提供16種可編程RGMII延遲模式 集成MDI端接電阻中的MDI端接電阻 可編程MAC接口端接阻抗 WoL(局域網喚醒)數據包檢測 25MHz或125MHz同步時鐘輸出 支持IEEE 1588時間戳 RJ45鏡像模式 與IEEE 802.3 10BASE-Te,100BASE-TX和1000B...

      發表于 2018-10-16 11:10 ? 2次閱讀
      DP83867E 以太網物理層收發器

      TLK106 工業溫度,單端口 10/100Mb...

      TLK10x是一個用于10Base-T和100Base Tx信令的單一端口以太網PHY。此器件集成了所有在標準雙絞線纜上傳TLK10x支持到媒介訪問控制器(MAC)直接連接所需的標準媒介獨立接口(MII)和簡化媒介獨立接口(RMII)。 TLK10x設計用于實現電源靈活性,可作為單一3.3V電源運行,也可作為3.3V電源和1.55V電源相組合的簡化電源運行。 TLK10x使用混合信號處理來執行均衡,數據恢復,和糾錯以實現5類(CAT 5)雙絞線上的穩健運行。此器件不存滿足IEEE 802.3的要求,而且在串擾和外界噪音方面保持高容限。 TLK10x以太網PHY具有一個特殊的功率回饋模式來在電纜相對較短的系統中節約能耗。這個模式在系統無需驅動標準IEEE 802.3 100m電纜長度,或是延伸的150m,TLK10x的無差錯電纜范圍時,提供了夠降低系統功耗的靈活性。更多細節,請參見應用手冊SLLA328。 特性 低功耗: 單電源:&lt; 205mW物理層(PHY),具有中央抽頭時為275mW(典型值) 雙電源:&lt; 126mW PHY,具有中央抽頭時為200mW(典型值) 可編程功率回饋以使用更短電纜的系統中減少物理層(PHY)功耗高達EN% 低確定性延遲支持10...

      發表于 2018-10-16 11:10 ? 7次閱讀
      TLK106 工業溫度,單端口 10/100Mb...

      DP83867IR 針對惡劣工業環境定制的千兆以...

      DP83867器件是一款穩健耐用型低功耗全功能物理層收發器,它集成了PMD子層以支持10BASE-Te,100BASE- TX和1000BASE-T以太網協議.DP83867經優化可提供ESD保護,超過了8kV IEC 61000-4-2標準(直接接觸)。 DP83867可輕松實現10/100 /1000Mbps以太網LAN。它通過外部變壓器直接連接雙絞線介質。該器件通過IEEE 802.3標準MII,IEEE 802.3 GMII或RGMII直接與MAC層相連.QFP封裝支持MII /GMII /RGMII,而QFN封裝支持RGMII。 DP83867提供精確時鐘同步,其中包括同步以太網時鐘輸出。該器件具有低延遲,并提供IEEE 1588幀起始檢測。 DP83867僅消耗490mW(PAP)和457mW( RGZ)(滿功率運行時)。局域網喚醒可用于降低系統功耗。 特性 超低簡化的千兆介質無關接口(RGMII)延遲:TX&lt; 90ns,RX&lt; 290ns 低功耗:457mW中的功耗數字 超出了8000V IEC 61000-4-2靜電放電(ESD)保護等級 符合EN55011 B類輻射標準 在RX /TX上提供16種可編程RGMII延遲模式 集成MDI端接電阻中的MDI端接電阻 可編程MII /GMII /RGMI...

      發表于 2018-10-16 11:10 ? 19次閱讀
      DP83867IR 針對惡劣工業環境定制的千兆以...

      DP83910A CMOS SNI 串行網絡接口

      DP83910A CMOS串行網絡接口(SNI)是雙極DP8391 SNI的直接引腳,可為IEEE 802.3提供曼徹斯特數據編碼和解碼功能以太網/瘦以太網類型的局域網。 SNI將DP8390網絡接口控制器(NIC)連接到DP8392 CTI或以太網收發器電纜。在發送時,SNI將來自控制器的非歸零(NRZ)數據轉換為曼徹斯特數據,并將轉換后的數據差分地發送到收發器。相反,接收時,鎖相環將來自收發器的10 Mbit /s數據解碼為控制器的NRZ數據。 DP83910A與DP8392同軸收發器接口(CTI)和DP8390配合使用網絡接口控制器(NIC)形成一個三芯片組,實現完整的IEEE 802.3兼容網絡,如下所示。 DP83910A是功能齊全的曼徹斯特編碼器/解碼器,包括平衡驅動器和接收器,板載晶體振蕩器,沖突信號轉換器和診斷環回功能。 DP83910A采用CMOS制造,通常消耗的電流小于70 mA。但是,由于是CMOS,DP83910A的差分信號必須在以太網和細線以太網中隔離。 特性 與以太網I,IEEE 802.3兼容; 10BASE5,10BASE2和10BASE-T 設計用于與10BASE-T收發器連接 DP8391的功能和引腳復制 10 Mbits /s具有接收時鐘恢復功...

      發表于 2018-10-16 11:10 ? 8次閱讀
      DP83910A CMOS SNI 串行網絡接口

      DP83867CS 以太網物理層收發器

      DP83867器件是一款穩健耐用型低功耗全功能物理層收發器,它集成了PMD子層以支持10BASE-Te,100BASE- TX和1000BASE-T以太網協議.DP83867經優化可提供ESD保護,超過了8kV IEC 61000-4-2標準(直接接觸)。 DP83867可輕松實現10/100 /1000Mbps以太網LAN。它通過外部變壓器直接連接雙絞線介質。此器件通過RGMII或嵌入式時鐘SGMII直接與MAC層相連。 DP83867提供精確時鐘同步,其中包括同步以太網時鐘輸出。器件具有低延遲,并提供IEEE 1588幀起始檢測。 DP83867采用低功耗設計,滿功率運行時消耗457mW。局域網喚醒可用于降低系統功耗。 < /DIV> 特性 超低延遲:TX&lt; 90ns,RX&lt; 290ns 低功耗:457mW 超出了8000V IEC 61000-4-2靜電放電(ESD)保護等級 符合EN55011 B類輻射標準< /li> 在RX /TX上提供16種可編程RGMII延遲模式 集成MDI端接電阻中的MDI端接電阻 可編程MAC接口端接阻抗 WoL(局域網喚醒)數據包檢測 25MHz或125MHz同步時鐘輸出 支持IEEE 1588時間戳 RJ45鏡像模式 與IEEE 802.3 10BASE-Te,100BASE-TX和1000B...

      發表于 2018-10-16 11:10 ? 6次閱讀
      DP83867CS 以太網物理層收發器

      DS125BR800 具有均衡和去加重功能的 2...

      DS125BR800是一款超低功耗高性能多協議中繼器/轉接驅動器,專用于支持速率高達12.5Gbps的PCIe 1代/2代/3代,10G-KR以及其他高速接口串行協議。接收器的連續時間線性均衡器(CTLE)可在6.25GHz(12.5Gbps)時為八個通道分別提供高達 + 30dB的增強功能,能夠打開一個因碼間干擾(ISI)(由30in以上電路板跡線或8m以上銅質同軸電纜等互連介質引起)而完全關閉的輸入眼型狀態,從而通過主控制器確保實現無錯誤端到端鏈接。發送器提供高達-12dB的去加重增強以及700mV至1300mV的輸出電壓幅度控制,以便在互連通道內的實體布局方面實現最大限度的靈活性。 < p>在10G-KR和PCIe 3代模式下運行時,DS125BR800允許主控制器和端點優化完整鏈路并協商發射均衡器系數。這種鏈路協商協議的無縫管理可確保系統級互操作性和最小延遲。 DS125BR800采用節能系統設計,每通道65mW(典型值)的低功耗,可選擇關閉不使用的通道。需要一個3.3V或2.5V單電源來為此器件供電。 可編程設置可通過引腳,軟件(SMBus或I2C)輕松應用,也可通過外部EEPROM加載。當運行在EEPROM模式下時,配置信息在加電時自動載入,這樣就免除了對于外部...

      發表于 2018-10-16 11:10 ? 0次閱讀
      DS125BR800 具有均衡和去加重功能的 2...

      DS125BR111 具有輸入均衡和輸出去加重功...

      DS125BR111是一款超低功耗的高性能中繼器/轉接驅動器,旨在支持高達12.5Gbps的1通道高速接口.6GHz時,接收器的連續時間線性均衡器(CTLE)可在每個通道上提高3-10dB。在SAS-3或PCIe Gen-3應用中工作時,DS125BR111保留發射信號特性,從而使得主機控制器和

      發表于 2018-10-16 11:10 ? 4次閱讀
      DS125BR111 具有輸入均衡和輸出去加重功...

      DS280BR820 低功耗 28Gbps 8 ...

      DS280BR820是一款超低功耗,高性能八通道線性均衡器,支持數據傳輸速率高達28Gbps的多速率,多協議接口。器件可用于擴展長度范圍并提高背板,前端口和芯片至芯片應用的高速串行鏈路的穩定性。設計。 DS280BR820均衡器的線性特質保留了發射信號的特性,因此允許主機與鏈路合作伙伴ASIC自由協商發射均衡器系數(100G-CR4 /KR4)。這種鏈路協商協議的透明管理有助于在對延遲影響最小的情況下實現系統級互操作性。每條通道獨立運行,允許DS280BR820進行獨立信道前向糾錯(FEC)。 DS280BR820將小型封裝尺寸,經優化的高速信號退出和引腳兼容的重定時器相結合,使其成為高密度背板應用的理想選擇..憑借簡化的均衡控制,低功耗和超低附加抖動特性,該器件適用于100G-SR4 /LR4 /CR4等前端接口.8mm x 13mm小型封裝適用于多種標準前端口連接器(如QSFP,SFP,CFP2 /CFP4和CDFP)并且無需散熱器。 集成交流耦合電容(Rx側)免除了集成電路板(PCB)對于外部電容的需要.DS280BR820具備一個單電源,能夠最大限度地降低外部組件的數量。這些功能降低了PCB布局布線復雜度以及物料清單(BOM)成本。 引腳兼容...

      發表于 2018-10-16 11:10 ? 0次閱讀
      DS280BR820 低功耗 28Gbps 8 ...

      SN65LVCP1414 14.2GBPS 四通...

      SN65LVCP1414是一款異步,協議無關,低延遲,四通道線性均衡器,此均衡器針對高達14.2Gbps的數據速率,以及針對背板或有源線纜應用中的損耗補償進行了優化.SN65LVCP1414的架構設計用于與一個特定用途集成電路(ASIC)或者一個現場可編程柵極陣列(FPGA)(采用判決反饋均衡器(DFE) SN65LVCP1414線性均衡器保持已發送信號的波形,以確保最優DFE性能。充分發揮DFE效率的同時提供了一個低功耗解決方案。 來實現數字均衡)一起運行。 SN65LVCP1414可經由I 2 C或者GPIO接口進行配置.SN65LVCP1414的I 2 C接口使得用戶能夠獨立地控制均衡,路徑增益,和針對每個獨立通道的輸出動態范圍。在GPIO模式下,通過使用GPIO輸入引腳,可為所有通道設置均衡,路徑增益,和輸出動態范圍。 SN65LVCP1414輸出由I 2 C單獨禁用。 SN65LVCP1414在一個2.5V或者3.3V單電源下運行。 SN65LVCP1414采用38引腳5mm x 7mm x 0.75mm QFN(四方扁平無引線)無鉛0.5mm焊球間距封裝,額定運行溫度范圍-40°C至85°C。 特性 背板和線纜連接串行運行數據速率高達14.2Gbps的四通道,單向,...

      發表于 2018-10-16 11:10 ? 0次閱讀
      SN65LVCP1414 14.2GBPS 四通...

      TLK110 工業 10/100 以太網 PHY

      TLK110是一個用于10Base-T和100Base Tx信令的單一端口以太網PHY。此器件集成了所有在標準雙絞線纜上傳TLK110支持到媒介訪問控制器(MAC)直接連接所需的標準媒介獨立接口(MII)和簡化媒介獨立接口(RMII)。 TLK110設計用于實現電源靈活性,可作為單一3.3V電源運行,也可作為3.3V電源和1.55V電源相組合的簡化電源運行。 TLK110使用混合信號處理來執行均衡,數據恢復,和糾錯以實現5類(CAT 5)雙絞線上的穩健運行。此器件不存滿足IEEE 802.3的要求,而且在串擾和外界噪音方面保持高容限。 TLK110以太網PHY具有一個特殊的功率回饋模式來在電纜相對較短的系統中節約能耗。這個模式在系統無需驅動標準IEEE 802.3 100m電纜長度,或是延伸的150m,TLK110的無差錯電纜范圍時,提供了夠降低系統功耗的靈活性。更多細節,請參見應用手冊SLLA328。 特性 低功耗: 單電源:&lt; 205mW物理層(PHY),具有中央抽頭時為275mW(典型值) 雙電源:&lt; 126mW PHY,具有中央抽頭時為200mW(典型值) 可編程功率回饋以使用更短電纜的系統中減少物理層(PHY)功耗高達20% 低確定性延遲支持IE...

      發表于 2018-10-16 11:10 ? 4次閱讀
      TLK110 工業 10/100 以太網 PHY

      SN65LVCP418 8 通道 4.25Gbp...

      SN65LVCP418是一個8通道信號調理緩沖器,采用直通引腳輸出,便于PCB布局。 VML信令用于在使用低功率的同時實現高速數據吞吐量。內部信號路徑是完全差分的,以實現高信號傳輸速度,同時保持低信號偏斜。 SN65LVCP418采用100Ω端接電阻,適用于電路板空間非常寶貴的應用。內置發送預加重和接收均衡功能,實現卓越的信號完整性能。 SN65LVCP418的工作溫度范圍為-40°C至85°C。 特性 8輸入和8輸出信號調節緩沖器 最高4.25 Gbps操作 30 ps確定性抖動 每通道可選發送預加重 可選接收均衡 可用封裝64引腳QFP 傳播延遲時間: 400 ps典型 輸入電氣與CML信號電平兼容 采用3.3 V單電源工作 能夠實現三態輸出 < li>集成終端電阻器 I 2 C控制接口 參數 與其它產品相比?以太網重定時器、中繼器和多路復用器緩沖器 ? Device Type Number of Channels (#) Input Compatibility Speed (Max) (Gbps) SupplyVoltage (Volt) Protocols Operating Temperature Range (C) Package Group Pin/Package ? var link = "zh_CN_folder_p_quick_link_description_featu...

      發表于 2018-10-16 11:10 ? 2次閱讀
      SN65LVCP418 8 通道 4.25Gbp...

      DS125BR401 具有均衡器和去加重功能的 ...

      DS125BR401器件是一款超低功耗高性能多協議中繼器和轉接驅動器,專用于支持速率高達12.5Gbps的四通道PCIe 1代/2代/3代,10G-KR以及其他高速接口串行協議。接收器的連續時間線性均衡器(CTLE)可在6.25GHz(12.5Gbps)時為八個通道分別提供高達30dB的增強性能,能夠打開一個因碼間干擾(ISI)(由30英寸以上的背板走線或8米以上銅纜等互連介質引起)而完全關閉的輸入眼型狀態,從而通過主機控制器確保實現無錯誤的端到端鏈接。發送器提供高達-12dB的去加重增強以及700mV至1300mV的輸出電壓幅度控制,以便在互連通道內的實體布局方面實現最大限度的靈活性。 < p>在10G-KR和PCIe 3代模式下運行時,DS125BR401允許主機控制器和端點優化完整鏈路并協商發射均衡器系數。這個鏈路協商協議的透明管理可以最短延遲擴展最大通損耗.DS125BR401采用節能系統設計,每通道的功耗低至65mW(典型值),可選擇關閉不使用的通道。需要一個3.3V或2.5V的單電源來為此器件供電。 < p>可通過引腳,軟件(SMBus或I 2 C)輕松應用該可編程設置,或者通過外部EEPROM載入此設置。當運行在EEPROM模式下時,配置信息在加電時自動載...

      發表于 2018-10-16 11:10 ? 0次閱讀
      DS125BR401 具有均衡器和去加重功能的 ...

      DP83822HF 支持擴展溫度和光纖的穩健型低...

      DP83822是一款低功耗單端口10 /100Mbps以太網PHY。它提供通過標準雙絞線電纜發送和接收數據或者連接到外部光纖收發器所需的所有物理層功能。此外,DP83822還可通過標準MII,RMII或RGMII接口靈活地連接到MAC。 為了便于使用,DP83822提供了集成電纜診斷工具,內置自檢和環回功能。它能夠憑借自身的快速下行鏈路時序和強制模式下的自動MDIX功能支持多條工業總線。 DP83822提供了一種創新型可靠方案來降低功能耗,具體將通過EEE,WoL和其他可編程節能模式來實現。 DP83822是一個功能豐富的引腳到引腳可升級的選項,適用于TLK105,TLK106,TLK105L和TLK106L 10 /100 Mbps以太網PHY。 DP83822采用32引腳5.00mm×5.00mm VQFN封裝。 特性 符合IEEE 802.3u標準:100BASE-FX,100BASE-TX和10BASE-Te MII /RMII /RGMII MAC接口 低功耗單電源選項: 1.8V AVD&lt; 120mW 3.3V AVD&lt; 220mW ±16kV人體模型(HBM)靜電放電(ESD)保護 ±8kV IEC 61000-4-2 ESD保護 IEEE1588時間偏幀檢測 快速下行鏈路時序 在強制模式下自...

      發表于 2018-10-16 11:10 ? 8次閱讀
      DP83822HF 支持擴展溫度和光纖的穩健型低...

      DS280BR810 DS280BR810 低功...

      DS280BR810是一款超低功耗,高性能八通道線性均衡器,支持數據傳輸速率高達28Gbps的多速率,多協議接口。器件可用于擴展長度范圍并提高前端口,背板和芯片至芯片應用的高速串行鏈路的穩定性。 DS280BR810均衡器的線性特質保留了發射信號的特性,因此允許主機與鏈路合作伙伴ASIC自由協商發射均衡器系數(100G-CR4 /KR4)。這種鏈路協商協議的透明管理有助于在對延遲影響最小的情況下實現系統級互操作性。每個通道獨立運行,允許DS280BR810進行獨立信道前向糾錯(FEC)。 DS280BR810將小型封裝尺寸,經優化的高速信號退出和引腳兼容的重定時器相結合,使其成為憑借簡化的均衡控制,低功耗和超低附加抖動特性,該器件適用于100G-SR4 /LR4 /CR4等前端接口.8mm x 13mm小型封裝適用于多種標準前端連接器(如QSFP28,SFP28,CFP2 /CFP4和CDFP)并且無需散熱器。 集成AC耦合電容(RX與TX)免拆了集成電路板(PCB)對于外部電容的需求DS280BR810具備一個單電源,能夠最大限度地降低外部組件的數量。這些特性降低了PCB布局布線復雜度以及物料清單(BOM)成本。 引腳兼容的重定時器可用于距離較長的...

      發表于 2018-10-16 11:10 ? 0次閱讀
      DS280BR810 DS280BR810 低功...

      TLK1102E 11.3Gbps 雙通道電纜和...

      TLK1102E是一款多功能,靈活的高速雙通道均衡器,適用于數字高速鏈路,數據速率高達11.3Gbps。 TLK1102E可通過其雙線串行接口(通過SDA和SCL引腳提供)以多種方式進行配置,以優化其性能。可配置參數包括輸出去加權可設置為0至7dB,輸出差分電壓擺幅可設置為225至1200mV pp ,輸入均衡電平可設置為0至20米的24-AWG雙軸電纜,0至40英寸FR-4 PCB互連或等效互連,輸入濾波器帶寬可設置為4.5至11GHz,LOS(信號丟失)斷言電壓電平。 或者,可以使用其配置引腳配置TLK1102E,使用MODE引腳可選擇兩種模式。在引腳控制模式1中,可以分別使用DE引腳和LN0,LN1引腳為輸出去加重級別和互連長度設置兩個通道的通用設置。在引腳控制模式2中,可以使用DEA,DEB,LNA和LNB引腳為兩個通道單獨設置這些參數。在兩種模式下,只有一個通用設置可用于使用SWG引腳的輸出電壓擺幅。對于引腳控制模式2,典型的LOS置位和置低電壓電平分別固定在90mV pp 和150mV pp ,具有4.0dB的滯后。 可以使用DISA和DISB引腳禁用輸出。 DISA /DISB引腳和LOSA /LOSB引腳可以連接在一起,以實現外部輸出靜噪...

      發表于 2018-10-16 11:10 ? 0次閱讀
      TLK1102E 11.3Gbps 雙通道電纜和...

      SN65LVCP1412 14.2GBPS 雙通...

      SN65LVCP1412是一款異步,協議無關,低延遲,兩通道線性均衡器,此均衡器針對高達14.2Gbps的數據速率和為背板或有源線纜應用中損耗的補償進行了優化.SN65LVCP1412的架構設計用于與一個特定用途集成電路(ASIC)或者一個現場可編程柵極陣列(FPGA)(采用判決反饋均衡器(DFE)來SN65LVCP1412線性均衡器保持已發送信號的形狀以確保最優DFE性能。 SN65LVCP1412可經由I 2 C或者GPIO接口進行配置.SN65LVCP1412的I 2 C接口使得用戶能夠針對每個獨立通道獨立地控制均衡,路徑增益和輸出動態范圍。在GPIO模式下,通過使用GPIO輸入引腳,可為所有通道設置均衡,路徑增益,和輸出動態范圍。 SN65LVCP1412輸出可由I 2 C單獨禁用。 SN65LVCP1412在一個2.5V或者3.3V單電源下運行。 SN65LVCP1412采用24引腳4mm x 5mm x 0.75mm QFN(四方扁平無引線)無鉛0.5mm焊球間距封裝,額定運行溫度-40°C至85°C。 特性 背板和線纜連接串行數據速率高達14.2Gbps的雙通道,單向,多速率,雙模線性均衡器< /li> 線性均衡增加了系統執行判決反饋均衡器(DFE)時的鏈路裕量 針對...

      發表于 2018-10-16 11:10 ? 0次閱讀
      SN65LVCP1412 14.2GBPS 雙通...

      DP83TC811S-Q1 低功耗汽車類 PHY...

      DP83TC811S-Q1器件是符合IEEE 802.3bw標準的automotivePHYTER?以太網物理層收發器。它提供了通過非屏蔽單雙絞線傳輸和接收數據所需的所有物理層功能。該器件提供xMII靈活性,支持標準MII,RMII,RGMII和SGMIIMAC接口。 該器件包括診斷工具套件,提供了大量的實時監控工具,調試工具和測試模式。工具包內是第一個集成靜電放電(ESD)監測工具。它能夠計算xMII和MDI上的ESD事件,并通過使用可編程中斷提供實時監控。此外,DP83TC811S-Q1還包括一個偽隨機二進制序列(PRBS)幀生成工具,它完全兼容具有內部環回,無需使用MAC即可傳輸和接收數據。 DP83TC811S-Q1采用6.00 mm×6.00 mm,36引腳VQFN可濕性側面封裝。 特性 100BASE-T1 - 符合IEEE 802.3bw OPEN Alliance Qualified 可與BroadR-Reachand互操作100BASE-T1 PHY AEC-Q100符合汽車應用要求: 器件溫度等級1:-40°C至+ 125°C環境溫度< /li> 設備HBM ESD分類級別3A 設備CDM ESD分類級別C5適用于所有引腳,除了引腳5 設備CDM ESD分類級別C3 forPin 5 器件...

      發表于 2018-10-16 11:10 ? 9次閱讀
      DP83TC811S-Q1 低功耗汽車類 PHY...

      DP83TC811R-Q1 低功耗汽車類 PHY...

      DP83TC811R-Q1器件是一款符合IEEE 802.3bw標準的汽車PHYTER?以太網物理層收發器。它提供通過單一屏蔽雙絞線電纜發送和接收數據所需的所有物理層功能。該器件具有xMII靈活性,支持標準MII,RMII和RGMII MAC接口。 該器件包含診斷工具套件,從而提供廣泛的實時監控工具,調試工具和測試模式。該工具套件中包含首款集成式靜電放電(ESD)監控工具。它能夠對xMII和MDI上的ESD事件進行計數,并且能夠通過使用可編程中斷提供實時監控。此外, DP83TC811R-Q1還包含一個假隨機二進制序列(PRBS)幀生成工具,該工具與內部回送完全兼容,能夠在不使用MAC的情況下發送和接收數據.DP83TC811R-Q1采用6.00mm×6.00mm,36引腳VQFN可濕側面封裝。 特性 符合100BASE-T1 - IEEE 802.3bw標準 符合OPEN Alliance標準 能夠與BroadR -Reach和100BASE-T1 PHY進行互操作 符合面向汽車應用的AEC-Q100標準: 器件溫度等級1:環境工作溫度范圍為-40°C至+ 125°C 器件HBM ESD分類等級3A 除引腳5之外,其他所有引腳的器件CDM ESD分類等級均為C5 引腳5的器件...

      發表于 2018-10-16 11:10 ? 6次閱讀
      DP83TC811R-Q1 低功耗汽車類 PHY...

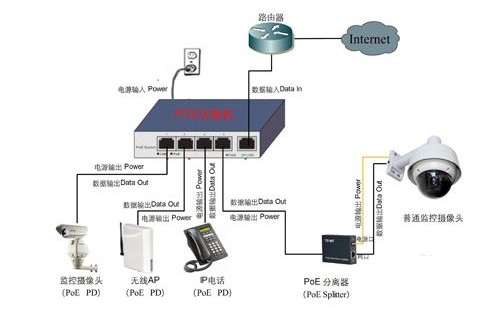

      通過采用POE技術實現網絡視頻監控系統的設計

      在確保現有結構化布線安全的同時,保證現有網絡的正常運作,最大限度地降低成本.一個完整的POE 系統包...

      發表于 2018-10-16 09:05 ? 356次閱讀
      通過采用POE技術實現網絡視頻監控系統的設計

      彭博社的最新報道卻再次遭到了美國IT界數位專業人...

      更奇怪的是,他在接受ServeTheHome的采訪時同樣沒有給出任何實體證據或第三方信源去佐證他的指...

      發表于 2018-10-15 15:15 ? 1360次閱讀
      彭博社的最新報道卻再次遭到了美國IT界數位專業人...

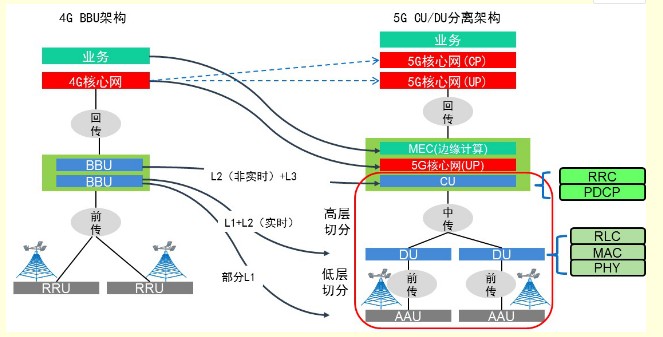

      大唐IP RAN解決方案的介紹

      UTRAN可使用ATM和IP兩種傳送方式,基于ATM的UTRAN標準較成熟,中國移動在2G時代已廣泛...

      發表于 2018-10-15 09:56 ? 446次閱讀
      大唐IP RAN解決方案的介紹

      以太網通訊異常的分析與處理方案及問題定位時的注意...

      以太網頻繁出現通信異常、丟包等現象,是否會想到是硬件電路設計問題?成熟的以太網電路設計看似簡單,但如...

      發表于 2018-10-15 09:21 ? 774次閱讀
      以太網通訊異常的分析與處理方案及問題定位時的注意...

      詳解如何驗證PAM編碼千兆位級串行鏈路當信號

      為了實現高速連接而從并行轉變為串行時,時序挑戰從PCB中消除,而芯片設計則負擔起時鐘和數據恢復的責任...

      發表于 2018-10-13 10:47 ? 496次閱讀
      詳解如何驗證PAM編碼千兆位級串行鏈路當信號

      關于以太網的討論引發業界對安全數據傳輸和實時性的...

      嚴格地說,TSN代表以太網中支持實時性的第2層,但不是完整的實時協議。也就是說,TSN不會取代PRO...

      發表于 2018-10-12 15:26 ? 529次閱讀
      關于以太網的討論引發業界對安全數據傳輸和實時性的...

      IEEE標準已經批準通過 新以太網供電標準指日可...

      雖然我相信很多人都認為指定標準是一件簡單而快捷的事情,但有幾個問題需要深入研究:如何指定以前部分以太...

      發表于 2018-10-12 14:53 ? 1694次閱讀
      IEEE標準已經批準通過 新以太網供電標準指日可...

      彭博稱美國服務器發現中國侵入的痕跡

      據悉,還有另外三名安全專家分析了美國國防部提供的“外國硬件植入物”,證實了Sepio軟件檢測植入間諜...

      發表于 2018-10-12 09:06 ? 684次閱讀
      彭博稱美國服務器發現中國侵入的痕跡

      POS-6921硬件配置介紹及在收款機系統中的應...

      上海某大型連鎖超市集團,為加強旗下超市的管理,加強內部控制,提高整體工作效率,節約人工成本,迅速獲取...

      發表于 2018-10-12 08:01 ? 403次閱讀
      POS-6921硬件配置介紹及在收款機系統中的應...

      華為發布AI Fabric極速以太網解決方案

      AI時代已經來臨,華為發布的《GIV 2025:打開智能世界產業版圖》白皮書預測,到2025年全球企...

      發表于 2018-10-11 15:15 ? 1428次閱讀
      華為發布AI Fabric極速以太網解決方案

      以太網在未來幾年的競爭中越來越被接受的3個原因

      以太網正成為工業應用中日益重要的網絡就運動控制而言,以太網、現場總線以及其他技術(如外圍組件互連)歷...

      發表于 2018-10-11 09:41 ? 311次閱讀
      以太網在未來幾年的競爭中越來越被接受的3個原因

      電力傳動的電路保護特殊要求及主要的大功率應用

      伴隨著每一代新汽車的問世,電子系統的數量也在不斷增加。不僅是因為對高級輔助駕駛系統(ADAS)或互聯...

      發表于 2018-10-10 07:23 ? 557次閱讀
      電力傳動的電路保護特殊要求及主要的大功率應用

      浩亭推動新型單對以太網技術標準化發展,為新一代連...

      浩亭正在推動新型單對以太網(SPE)技術標準化的發展。在多階段的篩選過程中,國際標準化委員會目前決...

      發表于 2018-10-08 08:38 ? 155次閱讀
      浩亭推動新型單對以太網技術標準化發展,為新一代連...

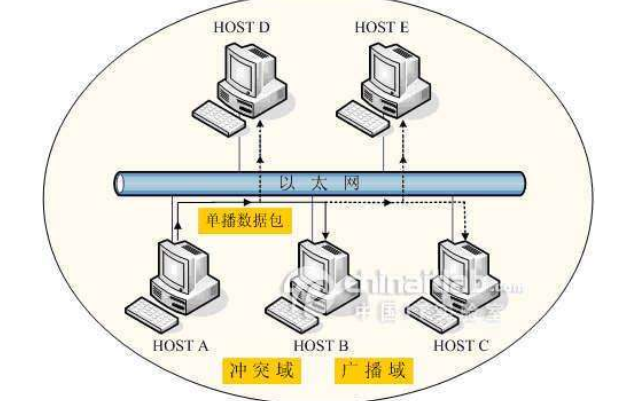

      以太網的分類及靜態以太網交換和動態以太網交換、介...

      以太網交換技術具有許多類型,各自宣傳其具有不同的優點;通過簡單的鼠標即可增加、移動和改變往來落的結構...

      發表于 2018-10-07 10:06 ? 313次閱讀
      以太網的分類及靜態以太網交換和動態以太網交換、介...

      以太網的標準發展歷史詳細表格分析

      以太網是在70年代初期由Xerox公司PaloAlto研究中心推出的。1979年Xerox、Inte...

      發表于 2018-10-03 19:22 ? 367次閱讀
      以太網的標準發展歷史詳細表格分析

      ping是什么?ping背后的邏輯是什么樣的?是...

      我們在遇到網絡不通的情況,大家都知道去 ping 一下,看一下網絡狀況。那你知道「ping」命令后背...

      發表于 2018-10-03 12:25 ? 396次閱讀
      ping是什么?ping背后的邏輯是什么樣的?是...

      汽車以太網標準為什么這么重要?汽車以太網標準有什...

      關于汽車以太網標準的重要性,你想知道的都在這里! 德州儀器 (TI) 提供全球最可靠且強大的 10...

      發表于 2018-10-03 11:52 ? 1413次閱讀
      汽車以太網標準為什么這么重要?汽車以太網標準有什...

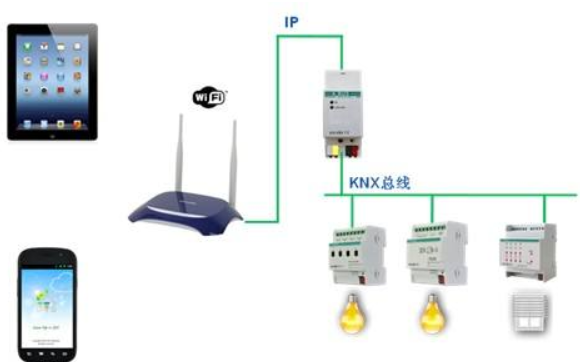

      KNX是什么?KNX總線在智能家居有什么作用?

      KNX是Konnex的縮寫。該協議以EIB為基礎,兼顧了BatiBus和EHSA的物理層規范,并吸收...

      發表于 2018-10-03 10:42 ? 984次閱讀
      KNX是什么?KNX總線在智能家居有什么作用?

      Marvell光纖通道和以太網解決方案現已通過業...

      Marvell今日宣布其品類豐富的下一代 10/25GbE FastLinQ?以太網和 QLogic...

      發表于 2018-09-28 17:31 ? 1582次閱讀
      Marvell光纖通道和以太網解決方案現已通過業...

      如何在區塊鏈的作用下,讓創投資金變得更加民主?

      傳統上,風投基金只向至少有50萬美元的可消費收入的投資者提供。通常情況下,這一標準限制了大多數普通個...

      發表于 2018-09-25 10:24 ? 74次閱讀
      如何在區塊鏈的作用下,讓創投資金變得更加民主?

      捆綁以太鏈路能達到減少能耗的目的嗎

      在以太網中,經常采用捆綁鏈路的方法來提供更大的容量,其動因來自于一系列旨在優化捆綁以太鏈路上能耗的研...

      發表于 2018-09-23 15:34 ? 289次閱讀
      捆綁以太鏈路能達到減少能耗的目的嗎

      PoE解決方案的關鍵因素及設計需要考慮哪些問題

      為了構建靈活、高性價比的 IP 監控系統,安全管理人員和系統集成商通常采用以太網供電 (PoE) 技...

      發表于 2018-09-23 12:26 ? 630次閱讀
      PoE解決方案的關鍵因素及設計需要考慮哪些問題

      大唐移動,推進第三階段5G技術研發試驗,助力中國...

      在本次測試中,基于2018年6月份3GPP R15 SA的最新標準,大唐移動使用其端到端產品,包括5...

      發表于 2018-09-20 11:29 ? 172次閱讀
      大唐移動,推進第三階段5G技術研發試驗,助力中國...

      中國移動2018CM-IMS五期核心網新建設備采...

      據悉,本項目集中采購固網SBC/P-CSCF(內蒙古)、I-SBC(天津、廣西、黑龍江、內蒙古、甘肅...

      發表于 2018-09-19 11:03 ? 116次閱讀
      中國移動2018CM-IMS五期核心網新建設備采...

      應用于配網項目的TSC系列工業交換機,確保系統數...

      在整個系統設計上,采用三層的網絡結構設計。網絡傳輸部分主要由分局、變電站及柜內通信設備組成。在分局與...

      發表于 2018-09-17 09:33 ? 315次閱讀
      應用于配網項目的TSC系列工業交換機,確保系統數...

      判斷網絡故障的方法介紹

      這是一個很復雜的東西。系統:一般TCP/IP協議如果出現故障的話,網絡肯定是會出現問題了。還有可能就...

      發表于 2018-09-17 09:24 ? 336次閱讀
      判斷網絡故障的方法介紹

      工業以太網的實時性該如何實現

      以太網實時通信應對設備處理器造成小的負擔,以太網(Ethernet)指的是由Xerox公司創建并由X...

      發表于 2018-09-17 09:20 ? 360次閱讀
      工業以太網的實時性該如何實現

      使用MOXA以太網交換機實現RTU數據和語音數據...

      在這個系統中采用Moxa具備冗余環網功能的ED6008-SSSC工業以太網交換機,組成了一個冗余通訊...

      發表于 2018-09-17 09:12 ? 375次閱讀
      使用MOXA以太網交換機實現RTU數據和語音數據...

      “三網融合”引發FTTx發展新思路

      中國FTTx的發展經歷了三個階段,第一階段為2005年~2007年,這一階段屬于試驗階段。2005年...

      發表于 2018-09-14 09:15 ? 184次閱讀
      “三網融合”引發FTTx發展新思路

      交換機的級連擴展與堆疊技術介紹

      級連模式是組建大型LAN最理想的方式,可以綜合利用各種拓撲設計技術和冗余技術,實現層次化網絡結構,如...

      發表于 2018-09-14 08:26 ? 744次閱讀
      交換機的級連擴展與堆疊技術介紹

      中興通訊的ZXR10 系列交換機IDC網絡解決方...

      以太網作為IP網絡的主要承載技術,最近取得了突飛猛進的發展,HSSG標準組,MEF論壇,DCB標準組...

      發表于 2018-09-14 08:15 ? 488次閱讀
      中興通訊的ZXR10 系列交換機IDC網絡解決方...

      中國移動5G網絡建設,前傳承載解決方案介紹

      5G時代的網絡結構相比4G有所調整,重構為AAU-DU-CU-核心網四部分,相應的承載也分為三段:A...

      發表于 2018-09-13 11:13 ? 532次閱讀
      中國移動5G網絡建設,前傳承載解決方案介紹

      5G商用時代核心網現狀及發展趨勢分析

      隨著5G技術的到來,世界即將步入一個數據大爆炸的時代,這將是一個跳躍性的發展、是一場變革,它將意味著...

      發表于 2018-09-13 11:09 ? 762次閱讀
      5G商用時代核心網現狀及發展趨勢分析

      網絡融合對安全的要求及面臨的挑戰

      三網融合將實現數據、聲音、圖像這三種業務用一個網絡、一種平臺進行服務,不僅會為業務創新提供空間,而且...

      發表于 2018-09-13 10:11 ? 251次閱讀
      網絡融合對安全的要求及面臨的挑戰

      汽車以太網標準的重要性

      由原始設備制造商(OEM)及一流車企采用和改造以太網的工作在若干年前就已經開始了。電氣電子工程師協會...

      發表于 2018-09-12 14:27 ? 2282次閱讀
      汽車以太網標準的重要性

      飛思卡爾的I.MX27機器人視頻監控系統,具有哪...

      基于飛思卡爾I.MX27開發的機器人視頻監控系統正是基于市場對機器人視頻監控系統的迫切需求推出的一款...

      發表于 2018-09-12 09:57 ? 697次閱讀
      飛思卡爾的I.MX27機器人視頻監控系統,具有哪...

      5G時代的核心網將會是怎樣的?

      大大寬寬的機柜,有好幾層機框,然后每層機框插了很多的單板。單板很薄很輕,面板是塑料的,很容易壞。

      發表于 2018-09-12 09:00 ? 347次閱讀
      5G時代的核心網將會是怎樣的?

      IEEE1588的原理介紹及在KeyStone1...

      軟件協議棧通過協議處理以后獲得本地的時鐘與時鐘源的絕對時間差值,然后通過寄存器調整本地絕對時間戳。在...

      發表于 2018-09-12 08:59 ? 636次閱讀
      IEEE1588的原理介紹及在KeyStone1...

      什么是核心網?核心網是如何定義的?

      通信網絡的三大組成部分:接入網、承載網、核心網。

      發表于 2018-09-12 08:44 ? 372次閱讀
      什么是核心網?核心網是如何定義的?

      Silicon Labs共有三項產品入圍了IoT...

      Silicon Labs(亦稱 “芯科科技”)和Marvell、Calnex Solutions聯合...

      發表于 2018-09-11 09:53 ? 727次閱讀
      Silicon Labs共有三項產品入圍了IoT...

      科迎法適用于工業級以太網連接器,滿足工業布線的需...

      一般來說工業現場在震動,濕氣,溫度上都要比普通環境惡劣多,所以工業對以太網專業的知識和實踐經驗提出...

      發表于 2018-09-10 14:05 ? 159次閱讀
      科迎法適用于工業級以太網連接器,滿足工業布線的需...

      愛立信與Sprint合作,共同構建專用于物聯網的...

      愛立信和Sprint宣布建立全球合作伙伴關系,除了世界一流的物聯網操作系統,雙方還將構建專用于物聯網...

      發表于 2018-09-08 10:38 ? 345次閱讀
      愛立信與Sprint合作,共同構建專用于物聯網的...

      從2G到5G,核心網的演進過程和思路解析

      從2G到5G,核心網的發展演進過程,以及其中的思路。尤其會重點說一說,馬上進入5G時代了,我們的核心...

      發表于 2018-09-06 14:13 ? 299次閱讀
      從2G到5G,核心網的演進過程和思路解析

      ODCC推出25G ToR交換機,加速了25G網...

      ODCC網絡工作組組長楊志華表示:“ODCC的25G TOR規范是以百度和阿里為代表的中國互聯網企業...

      發表于 2018-09-06 08:25 ? 294次閱讀
      ODCC推出25G ToR交換機,加速了25G網...

      恩智浦宣布收購汽車以太網子系統技術供應商Omni...

      今天,汽車半導體供應商NXP(恩智浦) Semiconductors NV正式宣布收購汽車以太網子系...

      發表于 2018-09-05 09:59 ? 1099次閱讀
      恩智浦宣布收購汽車以太網子系統技術供應商Omni...

      恩智浦收購OmniPHY以加速發展自動駕駛和車載...

      恩智浦半導體宣布收購汽車以太網子系統技術提供商OmniPHY。OmniPHY的專業技術包括汽車以太網...

      發表于 2018-09-04 12:37 ? 1405次閱讀
      恩智浦收購OmniPHY以加速發展自動駕駛和車載...

      如何使用STM32設計嵌入式以太網控制門禁系統

      門禁系統主要由意法半導體公司的主控芯片STM3H、Microchip公司的以太網控制器ENC28J6...

      發表于 2018-09-03 11:06 ? 1045次閱讀
      如何使用STM32設計嵌入式以太網控制門禁系統

      如何通過PIC32以太網模塊與CAN總線實現遠程...

      該設計以PIC32自帶的以太網模塊作為和外界網絡聯系的橋梁,實現對實驗室(模型)的系統化管理。該系統...

      發表于 2018-09-03 10:11 ? 786次閱讀
      如何通過PIC32以太網模塊與CAN總線實現遠程...

      微軟JukeBlox平臺支持Spotify Co...

      Spotify Connect無需移動設備持續向無線音箱或AV接收器傳輸流媒體內容。Spotify ...

      發表于 2018-09-03 09:44 ? 1215次閱讀
      微軟JukeBlox平臺支持Spotify Co...
      上海快3开奖走势图
      <em id="0s9ur"></em>

      <em id="0s9ur"></em>
      <div id="0s9ur"><ol id="0s9ur"></ol></div>
      <div id="0s9ur"><tr id="0s9ur"><object id="0s9ur"></object></tr></div>

          <dl id="0s9ur"><ins id="0s9ur"><small id="0s9ur"></small></ins></dl>
          <em id="0s9ur"></em>

          <em id="0s9ur"></em>
          <div id="0s9ur"><ol id="0s9ur"></ol></div>
          <div id="0s9ur"><tr id="0s9ur"><object id="0s9ur"></object></tr></div>

              <dl id="0s9ur"><ins id="0s9ur"><small id="0s9ur"></small></ins></dl>
