      電子發燒友網 > 測量儀表 > 正文

      永磁式液態金屬流量計的原理及設計

      2018年11月01日 09:06 ? 次閱讀

      今天為大家介紹一項國家發明授權專利——一種永磁式液態金屬流量計。該專利由中國原子能科學研究院申請,并于2018年10月9日獲得授權公告。

      內容說明

      本發明屬于流量計技術領域,具體涉及一種永磁式液態金屬流量計。

      發明背景

      由于液態金屬溫度高、化學性質活潑并且大多應用領域處于高輻照環境,所以常規流量計無法應用在液態金屬流量測量領域。永磁式管道液態金屬流量計基于法拉第電磁感應定律的原理,即液態金屬在垂直于磁場的管道中流動時切割磁力線,在與液態金屬運動方向和磁力線方向相垂直的兩電極上產生感應電動勢。這種感應電動勢的大小與流體流速成正比,從而通過檢測流量計輸出感應電動勢即可求得液態金屬流量。

      由于永磁式管道液態金屬流量計具有結構簡單、輸出信號強、線性度好、耐高溫和對流體流動特征不敏感等優點,在國內外已被應用于管道液態金屬流量測量。但是液態金屬(如鈉冷快堆中的鈉)的應用領域一般都具有溫度高且溫度變化范圍寬(如鈉在快堆中溫度變化范圍為150℃~600℃)的特點,如果只保證某一溫度下的測量線性度是不能完全滿足實際測量要求的。

      目前已公開的中國專利(申請號為200910116768 .4和201210556276 .9)均是采用永磁式原理的液態金屬流量計,兩者均采用整體式磁鋼組件結構,如果用作大口徑(如DN200)、大量程管道液態金屬流量測量會存在測量線性度無法滿足需求的問題。

      另外,傳統的液態金屬流量計安裝后基于安全性因素的考慮一般采取焊接方式安裝,不再拆卸標定,而且目前公開的液態金屬流量計在設計時均未考慮如何實現流量計的在線校準。

      發明內容

      根據現有技術所存在的問題,本發明提供了一種可實現在線校準、測量線性度好且測量誤差小的適于大量程(》300m3/h)的液態金屬流量計。

      永磁式液態金屬流量計的原理及設計

      為了解決現有技術所存在的問題,本發明提供的技術方案如下: 一種永磁式液態金屬流量計,該流量計包括一次傳感器、二次儀表及相關法流量測量裝置;所述一次傳感器包括磁系統測量部件、溫度測量部件、支承定位組件及防護部件,其中防護部件位于磁系統測量部件的外部,為鐘罩形結構,用于流量計的防護;防護部件的上部還設置有一個磁通測量盲管,該盲管作為磁通量密度測量接口,用于放置特斯拉計;定期校準時將特斯拉計伸到盲管底部,保證不同時刻特斯拉計探頭測量位置的一致性,完成磁鋼組件的磁通量密度測量后,通過計算從而修正流量計長時間運行后由磁通量密度的變化引起的流量計分度特性變化;

      所述磁系統測量部件是一次傳感器的核心,其為多個磁鋼組件串聯組成,該多個磁鋼組件由一對磁極連接組成閉合磁路,為永磁式管道液態金屬流量計提供穩定磁場;磁系統測量部件還包括電極及管道組件;所述每個磁鋼組件均包括永磁體、磁軛,永磁體、磁軛及磁極對稱地設置于管道組件的徑向位置處,且永磁體和磁軛之間固定連接;永磁體的形狀為長方體或圓柱狀,磁軛的形狀為U型,其位于管道組件的下方,U型磁軛的兩端分別與永磁體固定連接;磁極的形狀為扁平長方體,磁極與永磁體固定連接;所述電極的對數為多對,其位于兩磁極中心位置偏向液態金屬流動方向一側;管道組件軸線、電極軸線、磁力線三者互相垂直;

      所述溫度測量部件的測溫點位于磁系統測量部件內的永磁體上,用于磁鋼組件的溫度測量,以在線補償由于介質溫度變化而引起的傳感器分度特性的變化。所述支承定位組件位于管道組件下方,實現管道組件的固定支承,并防止管道組件的周向及徑向運動,保證管道組件軸線、電極軸線、磁力線三者互相垂直。

      所述相關法流量測量裝置包括主要包括數據采集單元、相關分析機等,其通過信號電纜與電極相連,其是對任意兩對電極的流量信號進行分析,建立流量波動信號的傳輸時間與流量的關系,通過測量流量波動信號的傳輸時間,就可以確定液態金屬的流量,從而完成流量計的在線校準。優選地,所述磁極與管道組件間為空氣間隙,間隙的寬度為2~6mm。

      本發明的有益效果:本申請提供的液態金屬流量計不同于傳統的流量計結構,其是通過采用串聯式分體結構,對液態金屬流量測量尤其是大流量(》300m3/h)流量測量時,增加了流量計磁系統測量部件所在磁場的均勻區域范圍,改善了輸出線性度;配套的溫度測量部件及二次儀表,可實時在線補償由于介質溫度變化而引起的流量計分度特性的變化,保證了液態金屬在整個運行溫度范圍內的測量精度。另外,該裝置配套的相關法流量在線校準裝置可實現流量計在線校準,解決了液態金屬流量計不便拆卸進行定期校準的難題。

      技術專區

      下載發燒友APP

      打造屬于您的人脈電子圈

      關注電子發燒友微信

      有趣有料的資訊及技術干貨

      關注發燒友課堂

      鎖定最新課程活動及技術直播
      收藏 人收藏
      分享:

      評論

      相關推薦

      流量計選型原則,各種流量計選型特點

      引壓管路內必須始終保持單相流體狀態。被測流體是氣體時,引壓管路(包括差壓計的壓力腔)內全部是氣相;被...

      發表于 2018-10-31 17:11 ? 140次閱讀
      流量計選型原則,各種流量計選型特點

      淺析幾種常見流量計的安裝要求

      流量計是測量液體、氣體流量必不可少的儀表,大家平時想必也都見過許多不同類型的流量計。

      發表于 2018-10-31 15:33 ? 188次閱讀
      淺析幾種常見流量計的安裝要求

      熱式氣體質量流量計的原理及設計

      今天為大家介紹一項國家發明授權專利——熱式氣體質量流量計。該專利由山東貝特智聯表計股份有限公司申請,...

      發表于 2018-10-30 10:46 ? 36次閱讀
      熱式氣體質量流量計的原理及設計

      如何解決流量計精度下降問題

      市面上流量計的品種種類繁多的,而且利用的范圍也非常普遍。流量計的精度是在出廠之時都曾經斷定好的。

      發表于 2018-10-29 16:47 ? 162次閱讀
      如何解決流量計精度下降問題

      集成渦街流量計的智能配水器的流量監測裝置的原理及...

      今天為大家介紹一項國家發明授權專利——一種集成渦街流量計的智能配水器的流量監測裝置。該專利由中國石油...

      發表于 2018-10-29 09:09 ? 53次閱讀
      集成渦街流量計的智能配水器的流量監測裝置的原理及...

      掌握行業前端科技,高端流量計不再依賴進口!

      發表于 2018-10-25 19:52 ? 115次閱讀
      掌握行業前端科技,高端流量計不再依賴進口!

      惡劣工況下依然堅挺的國民品牌,抗雷擊、電磁SO ...

      發表于 2018-10-25 19:52 ? 66次閱讀
      惡劣工況下依然堅挺的國民品牌,抗雷擊、電磁SO ...

      官宣:高端流量計國民品牌就選天下無磁!

      發表于 2018-10-25 19:52 ? 79次閱讀
      官宣:高端流量計國民品牌就選天下無磁!

      十年磨一劍——法米特天下無磁渦輪流量計!

      發表于 2018-10-25 19:52 ? 73次閱讀
      十年磨一劍——法米特天下無磁渦輪流量計!

      國防軍工高要求,首選這款流量計!

      發表于 2018-10-25 19:52 ? 82次閱讀
      國防軍工高要求,首選這款流量計!

      盤點流量測量技術與儀表的應用領域

      流量測量的發展可追溯到古代的水利工程和城市供水系統。古羅馬凱撒時代已采用孔板測量居民的飲用水水量。

      發表于 2018-10-25 11:19 ? 349次閱讀
      盤點流量測量技術與儀表的應用領域

      板式固體電子流量計的原理及設計

      今天為大家介紹一項國家發明授權專利——板式固體電子流量計。該專利由丹東華信測控技術有限公司申請,并于...

      發表于 2018-10-25 10:03 ? 40次閱讀
      板式固體電子流量計的原理及設計

      機械式氣體渦輪流量計的原理及設計

      今天為大家介紹一項國家發明授權專利——一種機械式氣體渦輪流量計。該專利由浙江裕順儀表有限公司申請,并...

      發表于 2018-10-24 09:28 ? 54次閱讀
      機械式氣體渦輪流量計的原理及設計

      熱式流量計的原理及設計

      今天為大家介紹一項國家發明授權專利——一種熱式流量計。該專利由安徽埃克森科技集團有限公司申請,并于2...

      發表于 2018-10-24 09:20 ? 58次閱讀
      熱式流量計的原理及設計

      腰輪流量計閥體的原理及設計

      今天為大家介紹一項國家發明授權專利——一種腰輪流量計閥體。該專利由寧波創盛儀表有限公司申請,并于20...

      發表于 2018-10-24 09:05 ? 42次閱讀
      腰輪流量計閥體的原理及設計

      膏體輸送管道流量計量裝置的原理及設計

      今天為大家介紹一項國家發明授權專利——一種膏體輸送管道的流量計量裝置。該專利由河北工程大學申請,并于...

      發表于 2018-10-23 09:36 ? 59次閱讀
      膏體輸送管道流量計量裝置的原理及設計

      一種氣體渦輪流量計的原理及設計

      今天為大家介紹一項國家發明授權專利——一種氣體渦輪流量計。該專利由天津益普勒儀表科技有限公司申請,并...

      發表于 2018-10-23 09:17 ? 79次閱讀
      一種氣體渦輪流量計的原理及設計

      多相流量計的原理及設計

      今天為大家介紹一項國家發明授權專利——多相流量計。該專利由阿博恩股份有限公司申請,并于2016年12...

      發表于 2018-10-22 09:55 ? 61次閱讀
      多相流量計的原理及設計

      帶金屬封裝傳感器裝置的熱式質量流量計的原理及設計

      今天為大家介紹一項國家發明授權專利——帶有金屬封裝的傳感器裝置的熱式質量流量計。該專利由ABB技術股...

      發表于 2018-10-21 09:44 ? 81次閱讀
      帶金屬封裝傳感器裝置的熱式質量流量計的原理及設計

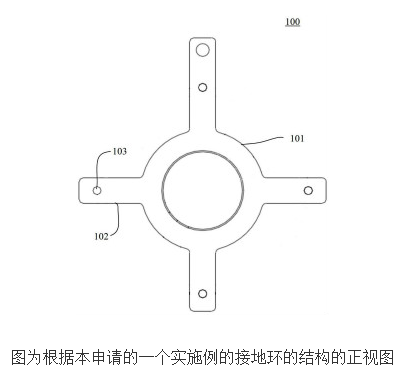

      接地環電磁流量計和測量儀表的原理及設計

      今天為大家介紹一項國家發明授權專利——接地環及其制造和使用方法、電磁流量計和測量儀表。該專利由艾默生...

      發表于 2018-10-21 09:36 ? 66次閱讀
      接地環電磁流量計和測量儀表的原理及設計

      磁感應流量計線圈系統的原理及設計

      今天為大家介紹一項國家發明授權專利——磁感應流量計的線圈系統。該專利由恩德斯+豪斯流量技術股份有限公...

      發表于 2018-10-21 09:29 ? 70次閱讀
      磁感應流量計線圈系統的原理及設計

      常用流量計的分類和可能碰到的故障與解決方法

      流量儀表是工業中最常用的儀表之一,用戶掌握了常用流量計的故障處理方法,才能及時判斷并解決生產過程中遇...

      發表于 2018-10-20 10:00 ? 594次閱讀
      常用流量計的分類和可能碰到的故障與解決方法

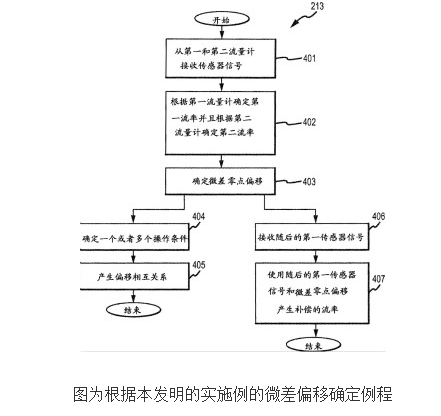

      確定振動流量計中零點偏移的裝置的原理及設計

      今天為大家介紹一項國家發明授權專利——用于確定振動流量計中的零點偏移的方法和裝置。該專利由微動公司申...

      發表于 2018-10-18 09:45 ? 67次閱讀
      確定振動流量計中零點偏移的裝置的原理及設計

      流量測量技術與儀表的應用領域

      流量測量的發展可追溯到古代的水利工程和城市供水系統。古羅馬凱撒時代已采用孔板測量居民的飲用水水量。

      發表于 2018-10-15 14:16 ? 286次閱讀
      流量測量技術與儀表的應用領域

      活塞式流量計怎樣測量

      今天為大家介紹一項國家發明授權專利——一種定容管活塞式天然氣濕氣流量計的測量方法。該專利由中國科學院...

      發表于 2018-10-13 09:51 ? 55次閱讀
      活塞式流量計怎樣測量

      專注是一種態度,法米特渦輪流量計締造不凡!

      發表于 2018-10-12 14:52 ? 158次閱讀
      專注是一種態度,法米特渦輪流量計締造不凡!

      10大常見流量計動態原理圖及特點

      發表于 2018-10-11 10:27 ? 78次閱讀
      10大常見流量計動態原理圖及特點

      帶插接定位的超聲波流量計的原理及設計

      今天為大家介紹一項國家發明授權專利——帶插接定位的超聲波流量計。該專利由威海市天罡儀表股份有限公司申...

      發表于 2018-10-10 09:38 ? 162次閱讀
      帶插接定位的超聲波流量計的原理及設計

      正確安裝流量計真的很重要!安裝要求拿走不謝!

      發表于 2018-10-09 15:39 ? 191次閱讀
      正確安裝流量計真的很重要!安裝要求拿走不謝!

      儀表專家告訴你招標用、工程用流量計就選法米特!

      發表于 2018-10-08 12:58 ? 231次閱讀
      儀表專家告訴你招標用、工程用流量計就選法米特!

      腐蝕性介質和多相流體的流量測量技術

      流量測量涉及廣泛的應用領域。過程測量、能源計量、環境保護、交通運輸等高耗能領域對流量測量的需求急速增...

      發表于 2018-10-08 11:35 ? 369次閱讀
      腐蝕性介質和多相流體的流量測量技術

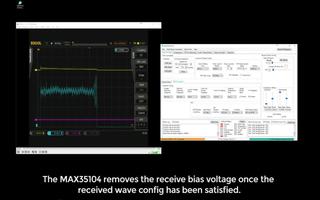

      第3部分:采用MAX35104氣體流量計SoC評...

      利用超聲技術高精度測量氣體流量可能略顯復雜——您必須考慮信號衰減及介質中的紊流。了解如何配置氣體流量...

      發表于 2018-10-08 04:02 ? 239次閱讀
      第3部分:采用MAX35104氣體流量計SoC評...

      關于流量計用于天然氣或自來水測量方案的解決

      流量計是用于測量某個特定時間或一段時間的天然氣用量或自來水用量的裝置。測量值將通過低功耗段式 LCD...

      發表于 2018-10-05 15:02 ? 350次閱讀
      關于流量計用于天然氣或自來水測量方案的解決

      流量計重煥新春?重回儀表業巔峰

      流量測量的發展可追溯到古代的水利工程和城市供水系統。古羅馬凱撒時代已采用孔板測量居民的飲用水水量。

      發表于 2018-10-01 14:52 ? 283次閱讀
      流量計重煥新春?重回儀表業巔峰

      淺析容積式流量計的關鍵技術及其優缺點

      液壓技術是以流動液體為工作介質, 以壓力和流量為特性參量實現能量的轉換、傳遞和分配的一種技術。

      發表于 2018-09-30 15:39 ? 265次閱讀
      淺析容積式流量計的關鍵技術及其優缺點

      工業生產行業中流量計選型指南

      為滿足不同種類流體特點,解決不同流動狀態下的流量計量問題,各國先后研制并投入使用的流量計有幾十大類,...

      發表于 2018-09-29 11:10 ? 377次閱讀
      工業生產行業中流量計選型指南

      旋進旋渦流量計的工作原理及設計

      今天為大家介紹一項國家發明授權專利——一種旋進旋渦流量計。該專利由寧波創盛儀表有限公司申請,并于20...

      發表于 2018-09-29 09:42 ? 104次閱讀
      旋進旋渦流量計的工作原理及設計

      招投標用專用流量計就選法米特,大型企業都選它!

      發表于 2018-09-27 16:39 ? 209次閱讀
      招投標用專用流量計就選法米特,大型企業都選它!

      石油管道流量計的工作原理及設計

      今天為大家介紹一項國家發明授權專利——一種石油管道流量計。該專利由陜西潔明新能源工程有限公司申請,并...

      發表于 2018-09-27 09:42 ? 72次閱讀
      石油管道流量計的工作原理及設計

      流量計的分類及相關應用工作原理詳解

      發表于 2018-09-26 12:51 ? 317次閱讀
      流量計的分類及相關應用工作原理詳解

      接口和TMR傳感器實現低功耗流量計包括BOM及層圖

      發表于 2018-09-17 08:52 ? 295次閱讀
      接口和TMR傳感器實現低功耗流量計包括BOM及層圖

      電磁流量計的工作原理及設計

      今天為大家介紹一項國家發明授權專利——電磁流量計。該專利由阿自倍爾株式會社申請,并于2018年9月7...

      發表于 2018-09-16 09:55 ? 235次閱讀
      電磁流量計的工作原理及設計

      關于流量計傳感器油耗采集設備的油耗測量實驗

      農業的規模化集約化生產方式,已經被確認為現代農業發展的必由之路,促進了農業生產效率的大幅度提高。

      發表于 2018-09-14 16:52 ? 740次閱讀
      關于流量計傳感器油耗采集設備的油耗測量實驗

      液體容積式流量計的漏流引起的誤差計算

      容積式流量計具有功能穩定、精確度高、量程寬、測量范圍大等優點,因此廣泛地用于工業的流量計量,并且作為...

      發表于 2018-09-14 15:47 ? 548次閱讀
      液體容積式流量計的漏流引起的誤差計算

      在測控壓縮空氣中插入式質量流量計 - MFI的優...

      發表于 2018-09-13 12:05 ? 367次閱讀
      在測控壓縮空氣中插入式質量流量計 - MFI的優...

      科里奧利流量計的工作原理及設計

      今天為大家介紹一項國家發明授權專利——科里奧利流量計。該專利由株式會社奧巴爾申請,并于2017年3月...

      發表于 2018-09-11 08:43 ? 158次閱讀
      科里奧利流量計的工作原理及設計

      旋轉活塞流量計計量室的結構及其工作原理

      由上述對流量計結構及工作原理分析可知, 活塞工作時, 活塞外圓面、外圓筒內圓面及其相互接觸, 隔板和...

      發表于 2018-09-10 17:28 ? 420次閱讀
      旋轉活塞流量計計量室的結構及其工作原理

      旋轉活塞式流量計測量誤差的產生與修正

      旋轉活塞式流量計由于其具有流量下限低、量程寬、精度高、結構簡單、工作可靠、價格低于同規格的容積式流量...

      發表于 2018-09-10 14:29 ? 531次閱讀
      旋轉活塞式流量計測量誤差的產生與修正

      工業生產中流量計選型原則是怎樣的?各種流量計選型...

      近30年來,隨著國際經濟和科學技術的迅速發展,流量計日益受到重視。為滿足不同種類流體特點,解決不同流...

      發表于 2018-09-09 11:44 ? 540次閱讀
      工業生產中流量計選型原則是怎樣的?各種流量計選型...

      天然氣流量測量中流量計的相關解決方案

      發表于 2018-09-07 15:28 ? 349次閱讀
      天然氣流量測量中流量計的相關解決方案

      流量計的發展與流量計的應用領域

      流量測量是研究物質量變的科學,質量互變規律是事物聯系發展的基本規律,因此其測量對象已不限于傳統意義上...

      發表于 2018-09-06 11:29 ? 455次閱讀
      流量計的發展與流量計的應用領域

      如何解決流量計精度下降的問題?

      市面上流量計的品種種類繁多的,而且利用的范圍也非常普遍。流量計的精度是在出廠之時都曾經斷定好的。

      發表于 2018-09-05 16:14 ? 400次閱讀
      如何解決流量計精度下降的問題?

      分集水器流量計的工作原理及設計

      今天為大家介紹一項國家發明授權專利——一種分集水器流量計。該專利由浙江曼瑞德舒適系統有限公司申請,并...

      發表于 2018-09-05 08:38 ? 171次閱讀
      分集水器流量計的工作原理及設計

      總結10大常見流量計工作原理及特點

      關于流量計的原理,小編其實一直都覺得很難搞懂,不知道你們是不是這樣。所以小編特地找了動態原理圖以幫助...

      發表于 2018-09-04 15:19 ? 580次閱讀
      總結10大常見流量計工作原理及特點

      常見的儀表故障分析及解決方法

      多臺微差壓變送器出現嚴重零點漂移怎么辦?雙法蘭液位變送器顯示偏高并分時段波動怎么辦?流量計不顯示怎么...

      發表于 2018-09-03 10:01 ? 867次閱讀
      常見的儀表故障分析及解決方法

      流量計的正確選擇方法 不同流量計之間的優缺點

      流量計的正確選擇對于流量的精確測量有著非常重要的意義,同樣的工況條件選擇不一樣的流量儀表對于最終的測...

      發表于 2018-09-02 09:40 ? 487次閱讀
      流量計的正確選擇方法 不同流量計之間的優缺點

      熱式空氣流量計的工作原理及設計

      今天為大家介紹一項國家發明授權專利——熱式空氣流量計。該專利由日立汽車系統株式會社申請,并于2017...

      發表于 2018-09-02 09:00 ? 292次閱讀
      熱式空氣流量計的工作原理及設計

      流量計測量和計算中常用的物性技術參數和計算公式的...

      在流量計測量和計算中,要使用到一些流體的物理性質(流體物性),它們對流量測量的準確度及流量計的選用都...

      發表于 2018-09-01 09:28 ? 480次閱讀
      流量計測量和計算中常用的物性技術參數和計算公式的...

      雙轉子流量計的工作原理及設計

      今天為大家介紹一項國家發明授權專利——一種雙轉子流量計。該專利由重慶耐德工業股份有限公司申請,并于2...

      發表于 2018-08-28 08:30 ? 179次閱讀
      雙轉子流量計的工作原理及設計

      污水流量計傳感器鏈接及圖釋

      電磁流量計簡稱EMF,是20實踐50-60年代隨著電子技術的發展而迅速發展起來的新型流量測量儀表。它...

      發表于 2018-08-25 11:45 ? 104次閱讀
      污水流量計傳感器鏈接及圖釋

      恩德斯豪斯推出新款質量流量計 具有全球最高測量精...

      過程、食品和生命科學行業中的許多應用都要求高精度測量和添加極小量介質,無論是在管路中還是在化學反應罐...

      發表于 2018-08-24 09:46 ? 106次閱讀
      恩德斯豪斯推出新款質量流量計 具有全球最高測量精...

      渦流流量計工作原理及設計

      今天為大家介紹一項國家發明授權專利——渦流流量計。該專利由克洛納測量技術有限公司申請,并于2017年...

      發表于 2018-08-22 11:17 ? 198次閱讀
      渦流流量計工作原理及設計

      基于EVM430-FR6989采用FlowESI GUI和EnergyTrace實現代碼生成與優化包含BOM,PCB文件及原理圖

      發表于 2018-08-15 06:30 ? 250次閱讀
      基于EVM430-FR6989采用FlowESI GUI和EnergyTrace實現代碼生成與優化包含BOM,PCB文件及原理圖

      超聲波流量計測量錯誤的幾個可能原因

      發表于 2018-08-01 15:15 ? 482次閱讀
      超聲波流量計測量錯誤的幾個可能原因

      渦街流量計主要用于哪些介質流量測量

      發表于 2018-03-22 09:55 ? 894次閱讀
      渦街流量計主要用于哪些介質流量測量

      ~~跑男★解~~四海之內皆兄弟,五親六眷皆一家。

      發表于 2018-03-21 13:59 ? 94次閱讀
      ~~跑男★解~~四海之內皆兄弟,五親六眷皆一家。

      渦街流量計測量蒸汽需要注意些什么?

      發表于 2018-03-05 17:27 ? 556次閱讀
      渦街流量計測量蒸汽需要注意些什么?

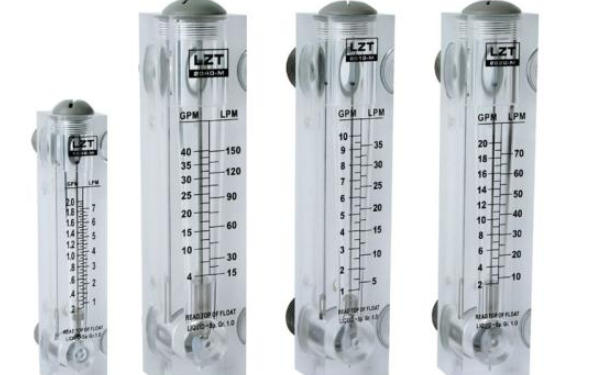

      玻璃轉子流量計工作原理與特點
