      講解箱式變電站安裝的注意事項及要點

      2018年11月02日 16:32 ? 次閱讀

      關于箱式變電站,又會被稱之為預裝式變電所,或是預裝式變電站。是我們生活當中、工廠企業當中都需要用到的,是重要的變電配電設施。既然這么重要,當然在安裝過程中需要仔細設計了,那么箱式變電站的安裝注意事項是什么?其安裝要求有哪些?今天就來講解一下這個問題。

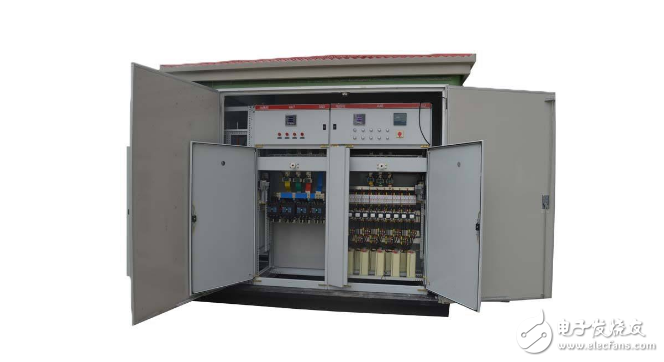

      講解箱式變電站安裝的注意事項及要點

      箱式變電站建設運行中應注意的問題主要分為兩點:

      第一,要正確地選用低壓公共接地母線。根據《高壓/低壓預裝箱式變電站選用導則》DL/T537 2002第5.1條規定:接地導體應使用銅導體,其最小截面積不應小于30mm2。有些箱變為了節省成本選用鋁材質是不符合規程要求的。有些人認為這條線不通過工作電流,無足輕重,這是錯誤的。同時這條線有著有效降低故障接觸電壓,防止觸電傷害的重要作用。加大了這條線的截面積后,經過核算就可大大降低箱變內導電線路的選擇面積,因而降低總體造價,應該是比較合算的。

      第二,箱式變電站的接地網應深埋在1m以下。箱式變電站基礎一般在10m2以下,尺寸相對較小,而其接地網則相對較大,要擴展到周邊較遠一些的地方,為了降低接地電阻還要加打一些垂直接地極。為了減小接地電壓分布不應向周邊造成其它損害,接地網應盡量埋深一些。

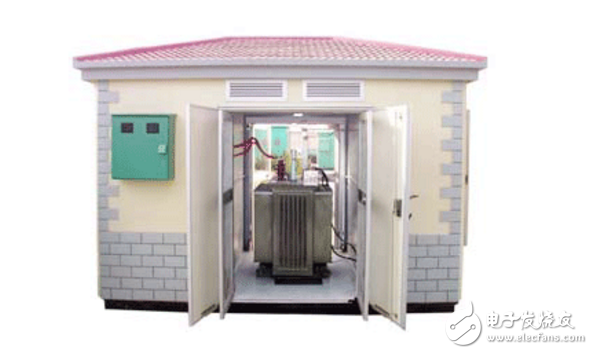

      講解箱式變電站安裝的注意事項及要點

      箱式變電站的安裝要求有以下七點:

      第一,箱式變電站以自然風循環冷卻為主。因此,在其周圍不能違章堆物,尤其是變壓器室門不應堵塞,還應經常清除百葉窗通風孔上附著物,以確保所有電氣設備不超過最大允許溫度。

      第二,箱式變電站放置的地坪應選擇在較高處,不能放在低洼處,以免雨水灌入箱內影響設備運行。

      第三,箱式變壓器高壓配電室內應裝設氧化鋅避雷器,裝設方式必須便于試驗及拆裝更換。

      第四,箱式變電站箱殼門應向外開,應有把手、暗閂和鎖,暗閂和鎖應防銹。

      第五,箱式變電站噪音水平不應大于規定的變壓器噪音水平。箱殼不論采用金屬的或非金屬的材料,箱體金屬框架均應有良好的接地,有接地端子,并標明接地符號。

      第六,變壓器室應以自然通風為主,給出箱內溫度和變壓器出力關系曲線。變壓器室根據需要可以加裝室溫監視裝置和自啟動的通風冷卻裝置,以保證變壓器在規定環境條件下滿負荷運行。變壓器應能從箱頂部或側門進出。

      第七,箱式變電站接地和零線共用一接地網,接地網一般在基礎四角打接地樁,然后連成一體,箱式變電站與接地網必須有兩處可靠的連接。
