      單片機外部接上下拉電阻的好處是什么

      2018年11月02日 16:27 ? 次閱讀

      1.不要太相信STM32內部的IO上下拉,必要的話,在外部接上下拉電阻。

      2.當把JTAG的IO口當成普通IO口來使用時,要先禁止JTAG。

      單片機外部接上下拉電阻的好處是什么

      即:要使用到PB3、PB4、PA13、PA14、PA15時,要先禁止JTAG。

      在庫函數中,調用一下函數:

      GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);//關閉jtag,保留swd

      寄存器編程中,用:

      //JTAG模式設置,用于設置JTAG的模式

      //mode:jtag,swd模式設置;00,全使能;01,使能SWD;10,全關閉;

      //#define JTAG_SWD_DISABLE 0X02

      //#define SWD_ENABLE 0X01

      //#define JTAG_SWD_ENABLE 0X00

      void JTAG_Set(u8 mode)

      {

      u32 temp;

      temp=mode;

      temp《《=25;

      RCC-》APB2ENR“=1《《0; //開啟輔助時鐘

      AFIO-》MAPR&=0XF8FFFFFF; //清除MAPR的[26:24]

      AFIO-》MAPR|=temp; //設置JTAG模式

      }

      技術專區

      下載發燒友APP

      打造屬于您的人脈電子圈

      關注電子發燒友微信

      有趣有料的資訊及技術干貨

      關注發燒友課堂

      鎖定最新課程活動及技術直播
      收藏 人收藏
      分享:

      評論

      相關推薦

      單片機中的上下拉電阻有什么作用

      上拉電阻就是將不確定的信號通過一個電阻拉到高電平,同時此電阻也起到一個限流作用,下拉就是下拉到低電平...

      發表于 2018-11-02 16:22 ? 6次閱讀
      單片機中的上下拉電阻有什么作用

      電子界錦鯉 | 您有一臺華為Mate 20 Pro 待簽收~ 開步雙十一活動送不停

      發表于 2018-11-02 16:12 ? 28次閱讀
      電子界錦鯉 | 您有一臺華為Mate 20 Pro 待簽收~ 開步雙十一活動送不停

      壓電薄膜材料的性能與性能特點

      與其他介質薄膜一樣,壓電薄膜的擊穿場強還依從于一些外部因素,如電壓波形、頻率、溫度和電極等。因為壓電...

      發表于 2018-11-02 16:12 ? 16次閱讀
      壓電薄膜材料的性能與性能特點

      基于STM32單片機對HCSR04超聲波的控制

      注意:定義GPIOB2為超聲輸出;GPIOB10為輸入,定時器用tim2

      發表于 2018-11-02 15:47 ? 10次閱讀
      基于STM32單片機對HCSR04超聲波的控制

      電子界錦鯉 | 您有一臺華為Mate 20 Pro 待簽收~ 開步雙十一活動送不停

      發表于 2018-11-02 15:13 ? 46次閱讀
      電子界錦鯉 | 您有一臺華為Mate 20 Pro 待簽收~ 開步雙十一活動送不停

      基于STM32的IAP升級程序分享

      STM8不像STM32那樣有個一寄存器管理著中斷向量的地址,所以STM32的中斷可以任意設置(符合要...

      發表于 2018-11-01 16:16 ? 31次閱讀
      基于STM32的IAP升級程序分享

      STM32單片機設計extern全局變量的定義解...

      當你建立一個頭文件庫時,經常會遇到一個問題,就是在A文件中定義一個temple變量,想把它的值傳遞給...

      發表于 2018-11-01 16:10 ? 39次閱讀
      STM32單片機設計extern全局變量的定義解...

      測試和識別保險絲問題

      發表于 2018-11-01 15:55 ? 30次閱讀
      測試和識別保險絲問題

      怎樣用STM32單片機的GPIO控制LED顯示狀...

      ODR寄存器可讀可寫:既能控制管腳為高電平,也能控制管腳為低電平。 管腳對于位寫1 gpio ...

      發表于 2018-11-01 15:45 ? 34次閱讀
      怎樣用STM32單片機的GPIO控制LED顯示狀...

      什么是兆歐表測試以及它是如何進行的

      發表于 2018-11-01 10:10 ? 16次閱讀
      什么是兆歐表測試以及它是如何進行的

      精密貼片電阻阻值對照表

      發表于 2018-11-01 09:22 ? 57次閱讀
      精密貼片電阻阻值對照表

      不小心把STM32F103的JTAG和SWD接口都給關了,請問如何才能打開?

      發表于 2018-11-01 08:44 ? 109次閱讀
      不小心把STM32F103的JTAG和SWD接口都給關了,請問如何才能打開?

      L6227Q非耗散過流保護如何實現

      發表于 2018-10-30 17:55 ? 20次閱讀
      L6227Q非耗散過流保護如何實現

      熱電偶和熱電阻測溫儀表要分清楚

      熱電阻是中低溫區最常用的一種溫度檢測器。它的主要特點是測量精度高,性能穩定。其中鉑熱電阻的測量精確度...

      發表于 2018-10-30 16:22 ? 163次閱讀
      熱電偶和熱電阻測溫儀表要分清楚

      基于STM32單片機高級控制定時器TIM1和TI...

      STM32的通用定時器是一個通過可編程預分頻器(PSC)驅動的16 位自動裝載計數器(CNT)構成。...

      發表于 2018-10-30 16:10 ? 92次閱讀
      基于STM32單片機高級控制定時器TIM1和TI...

      基于STM32單片機對跑馬燈的控制

      首先要知道普通的IO就兩種功能一個為輸入,一個為輸出。然后再以輸入和輸出細分為以哪種模式輸出、以哪種...

      發表于 2018-10-30 16:02 ? 64次閱讀
      基于STM32單片機對跑馬燈的控制

      如何選擇STM32的啟動代碼

      ●小容量產品是指閃存存儲器容量在16K 至32K 字節之間的STM32F101xx、STM32F10...

      發表于 2018-10-30 16:00 ? 51次閱讀
      如何選擇STM32的啟動代碼

      基于STM32單片機對流水燈的控制

      1.跟著例程自己創建自己的工程時,出現了GPIO庫文件里有undefined等等,在我們剛開始學習新...

      發表于 2018-10-30 15:42 ? 86次閱讀
      基于STM32單片機對流水燈的控制

      基于STM32單片機秒中斷源和鬧鐘中斷源的解決方...

      在計算機應用上,2038年問題可能會導致某些軟件在2038年無法正常工作。所有使用UNIX時間表示時...

      發表于 2018-10-30 14:58 ? 31次閱讀
      基于STM32單片機秒中斷源和鬧鐘中斷源的解決方...

      普通電阻觸摸屏多點觸摸低成本解決方案

      發表于 2018-10-30 14:27 ? 142次閱讀
      普通電阻觸摸屏多點觸摸低成本解決方案

      基于STM32單片機在手持設備中的應用設計

      STM32作為現在最流行的單片機,廣泛應用與各個領域。現在的手持設備也經常用STM32作為主控芯片。...

      發表于 2018-10-29 15:53 ? 97次閱讀
      基于STM32單片機在手持設備中的應用設計

      基于STM32單片機流水燈控制中的GPIO_In...

      學習STM32時,首先要熟悉流水燈例程,在這里就來分析流水燈中的GPIO_Init()函數 例...

      發表于 2018-10-29 15:42 ? 73次閱讀
      基于STM32單片機流水燈控制中的GPIO_In...

      可以通過PCIe或jtag將82580 FW用于eeprom嗎? 有沒有為此提供的工具?

      發表于 2018-10-29 14:29 ? 14次閱讀
      可以通過PCIe或jtag將82580 FW用于eeprom嗎? 有沒有為此提供的工具?

      主板上的電容、電阻、電子元件都是干嘛的

      電腦主板的電子元件包括電容、電阻、電感、二極管、三極管等等,其實這些原件都各有其功能,從而形成一整套...

      發表于 2018-10-27 09:50 ? 481次閱讀
      主板上的電容、電阻、電子元件都是干嘛的

      基于STM32單片機FSMC協議分析

      FSMC對于類RAM存儲器的讀操作過程一般是:先發出片選信號、讀寫信號和地址信號,然后等待數據建立完...

      發表于 2018-10-26 15:42 ? 45次閱讀
      基于STM32單片機FSMC協議分析

      基于ESP8266和STM32單片機的程序代碼編...

      ESP8266模塊在STM32上做Server時,外部對其端口進行收發數據的程序,大部分代碼都備注了...

      發表于 2018-10-25 15:12 ? 147次閱讀
      基于ESP8266和STM32單片機的程序代碼編...

      基于stm32單片機利用通用定時器輸出PWM

      第一步:開啟時鐘使能 RCC-》APB1ENR:1 位 //開啟定時器3 時鐘使能 第二...

      發表于 2018-10-25 15:05 ? 102次閱讀
      基于stm32單片機利用通用定時器輸出PWM

      電阻還有精度之分,高精密電阻有啥特殊要求?

      發表于 2018-10-25 14:51 ? 539次閱讀
      電阻還有精度之分,高精密電阻有啥特殊要求?

      ST推出了STLINK-V3下一代STM8和ST...

      意法半導體推出了STLINK-V3下一代STM8 和STM32微控制器代碼燒寫及調試探針,進一步改進...

      發表于 2018-10-25 14:48 ? 91次閱讀
      ST推出了STLINK-V3下一代STM8和ST...

      電阻,電阻率和接地

      發表于 2018-10-25 09:56 ? 15次閱讀
      電阻,電阻率和接地

      基于STM32單片機低功耗模式機制詳細解析

      本文主要解讀STM32低功耗模式的機制,并不側重STM32低功耗的程序實現,而且借助STM32固件庫...

      發表于 2018-10-24 16:16 ? 108次閱讀
      基于STM32單片機低功耗模式機制詳細解析

      基于STM32單片機的串口使用解析

      STM32串口功能比較強大,但僅僅使用串口來說,是很簡單的

      發表于 2018-10-24 16:11 ? 97次閱讀
      基于STM32單片機的串口使用解析

      在筒倉中S型稱重傳感器的作用

      該稱重傳感器采用金屬電阻應變片組成測量橋路,利用金屬電阻絲在張力作用下伸長變細,電阻增加的原理,即金...

      發表于 2018-10-24 08:04 ? 176次閱讀
      在筒倉中S型稱重傳感器的作用

      基于STM32F103系列單片機的11個定時器解...

      STM32F103系列的單片機一共有11個定時器,其中: 2個高級定時器 4個普通定時器...

      發表于 2018-10-23 15:54 ? 62次閱讀
      基于STM32F103系列單片機的11個定時器解...

      如何減少接地負載電流源誤差

      運算放大器通常用于在工業流程控制、科學儀器和醫療設備等各種應用中產生高性能電流源。

      發表于 2018-10-23 09:07 ? 565次閱讀
      如何減少接地負載電流源誤差

      基于STM32單片機ADC連續采集和DMA循環轉...

      描述:用ADC連續采集11路模擬信號,并由DMA傳輸到內存。ADC配置為掃描并且連續轉換模式,ADC...

      發表于 2018-10-22 15:28 ? 116次閱讀
      基于STM32單片機ADC連續采集和DMA循環轉...

      基于STM32單片機通過使用宏assert_pa...

      固件函數庫通過檢查庫函書的輸入來實現運行時間錯誤偵測。通過使用宏assert_param來實現運行時...

      發表于 2018-10-22 15:12 ? 70次閱讀
      基于STM32單片機通過使用宏assert_pa...

      WSHR系列超低剖面電阻加熱器可實現快速準確的溫...

      TT Electronics推出 WSHR 系列超低剖面電阻加熱器,旨在提供適合多種用途的緊湊式動...

      發表于 2018-10-20 09:30 ? 168次閱讀
      WSHR系列超低剖面電阻加熱器可實現快速準確的溫...

      基于STM32時鐘系統的開發及配置

      研究過時鐘來源,再來研究時鐘的去向,MCU自身要能正常運作,即需要一個時鐘,這個時鐘既是系統時鐘(S...

      發表于 2018-10-19 15:55 ? 162次閱讀
      基于STM32時鐘系統的開發及配置

      STM32單片機常見的工作異常現象分析及解決方案

      工作異常現象:main函數中的系統運行指示燈不閃爍,但是初始化過程中點的一個燈是亮的!說明程序運行一...

      發表于 2018-10-19 15:55 ? 107次閱讀
      STM32單片機常見的工作異常現象分析及解決方案

      基于stm32單片機,FLASh先擦后寫的函數分...

      void FLASH_WriteByte(u32 addr ,u16 flashdata1) ...

      發表于 2018-10-18 15:30 ? 126次閱讀
      基于stm32單片機,FLASh先擦后寫的函數分...

      基于STM32單片機利用ST庫函數設置Systi...

      對于STM32系列的微處理器中,執行一條指令只需要幾十ns,進行for循環時,要實現N毫秒延時,那么...

      發表于 2018-10-18 15:12 ? 92次閱讀
      基于STM32單片機利用ST庫函數設置Systi...

      無法接觸中心節點的嵌入式電阻的測量方案

      實際上,這個概念可以用電流到電壓轉換器和豪蘭(Howland)電流泵來實現。下圖中使用虛擬運放只是為...

      發表于 2018-10-18 08:14 ? 162次閱讀
      無法接觸中心節點的嵌入式電阻的測量方案

      基于STM32單片機的功能及特點

      STM32是32位的單片機卻只要八位單片機的價格,速度也是八位的好幾倍。 更重要的是它作為ARM入...

      發表于 2018-10-17 16:51 ? 178次閱讀
      基于STM32單片機的功能及特點

      可以實現的JTAG調試器的嵌入式系統

      ARM系列處理器正是通過JTAG 接口使用內部集成的ICE 功能, 并采用這種方式實現在線調試。此外...

      發表于 2018-10-16 08:11 ? 343次閱讀
      可以實現的JTAG調試器的嵌入式系統

      STM32單片機外部晶振配置時鐘設置

      由于STM32的庫默認是外部晶振8M的情況下實現的,所以配置串口波特率的時候也是按8M,包括主頻。 ...

      發表于 2018-10-12 16:11 ? 183次閱讀
      STM32單片機外部晶振配置時鐘設置

      基于通過寄存器和調用庫函數的方式,對比測試STM...

      通過在線調試的方式,可以看出1條C語句:GPIOA -> BSRR = 1<<3;//PA3輸出高電...

      發表于 2018-10-12 15:59 ? 97次閱讀
      基于通過寄存器和調用庫函數的方式,對比測試STM...

      怎樣檢測CAN總線上的終端電阻阻值?

      并非所有車輛都在 CAN 總線上有終端電阻。可以根據相應的電路圖檢查,在連接的車輛上是否安裝有終端電...

      發表于 2018-10-10 14:53 ? 382次閱讀
      怎樣檢測CAN總線上的終端電阻阻值?

      三菱plc中的終端電阻的作用分析

      數據收發器與傳輸電纜之間的阻抗不匹配。這種原因引起的反射,主要表現在通訊線路處在空閑方式時,整個網絡...

      發表于 2018-10-10 14:45 ? 1002次閱讀
      三菱plc中的終端電阻的作用分析

      can 端接電阻數量 can總線終端電阻位置

      如某寶馬轎車的終端電阻,單獨裝在車頭部大燈的下方,一次追尾事故造成這個終端電阻連線斷路,而維修師傅不...

      發表于 2018-10-10 10:30 ? 346次閱讀
      can 端接電阻數量 can總線終端電阻位置

      can總線終端電阻 can終端電阻阻值多少

      CAN總線的測試和使用過程中,為了保證信號反射不至導致通訊失敗,傳輸線上必須添加匹配終端。有多種方法...

      發表于 2018-10-10 10:17 ? 808次閱讀
      can總線終端電阻 can終端電阻阻值多少

      LED限流電阻設計的計算步驟和注意細節

      我們知道LED是一個非線性元件,設計限流電阻時必須了解上面LED特性曲線的第一個曲線圖。那就是它是一...

      發表于 2018-10-10 07:33 ? 780次閱讀
      LED限流電阻設計的計算步驟和注意細節

      采用分壓電阻優化電源系統的穩定性

      電阻分壓器是我們在電源電路反饋環路中最常見電路網絡。但是,很多人認為它只是提供一個與輸出有關的電壓,...

      發表于 2018-10-10 03:19 ? 225次閱讀
      采用分壓電阻優化電源系統的穩定性

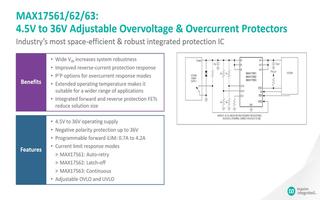

      MAX17561-63的過壓和過流保護介紹
