      西門子,施耐德和松下伺服驅動器維修常見問題及解決方法

      2018年11月02日 17:14 ? 次閱讀

      西門子,施耐德和松下伺服驅動器維修常見問題及解決方法

      一、西門子直流伺服驅動系統故障維修10例

      例1.進線快速熔斷器熔斷的故障維修 故障現象:一臺配套SIEMENS 8MC的臥式加工中心,在電網突然斷電后開機,系統無法起動。

      分析與處理過程:經檢查,該機床X軸伺服驅動器的進線快速熔斷器已經熔斷。該機床的進給系統采用的是SIEMENS 6RA系列直流伺服驅動,對照驅動器檢查伺服電動機和驅動裝置,未發現任何元器件損壞和短路現象。

      檢查機床機械部分工作亦正常,直接更換熔斷器后,起動機床,恢復正常工作。分析原因是由于電網突然斷電引起的偶發性故障。

      例2.SIEMENS 8MC測量系統故障的維修 故障現象:一臺配套SIEMENS 8MC的臥式加工中心,當X軸運動到某一位置時,液壓電動機自動斷開,且出現報警提示:Y軸測量系統故障。斷電再通電,機床可以恢復正常工作,但X軸運動到某一位置附近,均可能出現同一故障。

      分析與處理過程:該機床為進口臥式加工中心,配套SIEMENS 8MC數控系統,SIEMENS 6RA系列直流伺服驅動。由于X軸移動時出現Y軸報警,為了驗證系統的正確性,撥下了X軸測量反饋電纜試驗,系統出現X軸測量系統故障報警,因此,可以排除系統誤報警的原因。

      檢查X軸在出現報警的位置及附近,發現它對Y軸測量系統(光柵)并無干涉與影響,且僅移動Y軸亦無報 警,Y軸工作正常。再檢查Y軸電動機電纜插頭、光柵讀數頭和光柵尺狀況,均未發現異常現象。

      考慮到該設備屬大型加工中心,電纜較多,電柜與機床之間的電纜長度較長,且所有電纜均固定在電纜架上,隨機床來回移動。根據上述分析,初步判斷由于電纜的彎曲,導致局部斷線的可能性較大。

      維修時有意將X軸運動到出現故障點位置,人為移動電纜線,仔細測量Y軸上每一根反饋信號線的連接情況,最終發現其中一根信號線在電纜不斷移動的過程中,偶爾出現開路現象;利用電纜內的備用線替代斷線后,機床恢復正常。

      例3~例4.驅動器故障引起跟隨誤差超差報警維修 故障現象:某配套SIEMENS PRIMOS系統、6RA26**系列直流伺服驅動系統的數控滾齒機,開機后移動機床的Z軸,系統發生“ERR22跟隨誤差超差”報警。

      分析與處理過程:數控機床發生跟隨誤差超過報警,其實質是實際機床不能到達指令的位置。引起這一故障的原因通常是伺服系統故障或機床機械傳動系統的故障。

      由于機床伺服進給系統為全閉環結構,無法通過脫開電動機與機械部分的連接進行試驗。為了確認故障部位,維修時首先在機床斷電、松開夾緊機構的情況下,手動轉動Z軸絲杠,未發現機械傳動系統的異常,初步判定故障是由伺服系統或數控裝置不良引起的。

      為了進一步確定故障部位,維修時在系統接通的情況下,利用手輪少量移動Z軸(移動距離應控制在系統設定的最大允許跟隨誤差以內,防止出現跟隨誤差報警),測量Z軸直流驅動器的速度給定電壓,經檢查發現速度給定有電壓輸入,其值大小與手輪移動的距離、方向有關。由此可以確認數控裝置工作正常,故障是由于伺服驅動器的不良引起的。

      檢查驅動器發現,驅動器本身狀態指示燈無報警,基本上可以排除驅動器主回路的故障。考慮到該機床X、Z軸驅動器型號相同,通過逐一交換驅動器的控制板確認故障部位在6RA26**直流驅動器的A2板。

      根據SIEMENS 6RA26**系列直流伺服驅動器的原理圖,逐一檢查、測量各級信號,最后確認故障原因是由于A2板上的集成電壓比較器N7(型號:LM348)不良引起的:更換后,機床恢復正常。

      例4.故障現象:一臺配套SIEMENS 850系統、6RA26**系列直流伺服驅動系統的進口臥式加工中心,在開機后,手動移動X軸,機床X軸工作臺不運動,CNC出現X跟隨誤差超差報警。

      分析與處理過程:由于機床其他坐標軸工作正常,X軸驅動器無報警,全部狀態指示燈指示無故障,為了確定故障部位,考慮到6RA26**系列直流伺服驅動器的速度/電流調節板A2相同,維修時將X軸驅動器的A2板與Y軸驅動器的A2板進行了對調試驗。經試驗發現,X軸可以正常工作,但Y軸出現跟隨超差報警。

      根據這一現象,可以得出X軸驅動器的速度/電流調節器板不良的結論。根據SIEMENS 6RA26**系列直流伺服驅動器原理圖,測量檢查發現,當少量移動X軸時驅動器的速度給定輸入端57與69端子間有模擬量輸入,測量驅動器檢測端B1,速度模擬量電壓正確,但速度比例調節器N4(LM301)的6腳輸出始終為0V。

      對照原理圖逐一檢查速度調節器LM301的反饋電阻R25、R27、R21,偏移調節電阻R10、R12、R13、R15、R14、R12,以及LM301的輸入保護二極管V1、V2,給定濾波環節R1、C1、R20、V14,速度反饋濾波環節的R27、R28、R8、R3、C5、R4等外圍元器件,確認全部元器件均無故障。

      因此,確認故障原因是由于LM301集成運放不良引起的;更換LM301后,機床恢復正常工作,故障排除。

      例5.CNC故障引起跟隨誤差超差報警維修

      故障現象:某配套SIEMENS PRIMOS系統、6RA26**系列直流伺服驅動系統的數控滾齒機,開機后移動機床的Z軸,系統發生“ERR22跟隨誤差超差”報警。

      分析與處理過程:故障分析過程同前例,但在本例中,當利用手輪少量移動Z軸,測量Z軸直流驅動器的速度給定電壓始終為0,因此可以初步判定故障在數控裝置或數控與驅動器的連接電纜上。

      檢查數控裝置與驅動器的電纜連接正常,確認故障引起的原因在數控裝置。打開數控裝置檢查,發現Z軸的速度給定輸出D/A轉換器的數字輸入正確,但無模擬量輸出,從而確認故障是由于D/A轉換器不良引起的。

      更換Z軸的速度給定輸出的12位D/A轉換器DAC0800后,機床恢復

      例6.故障現象:某配套SIEMENS PRIMOS系統、6RA26**系列直流伺服驅動系統的數控滾齒機,開機后發生“ERR21,Y軸測量系統錯誤”報警。

      分析與處理過程:數控系統發生測量系統報警的原因一般有如下幾種:

      1)數控裝置的位置反饋信號接口電路不良。

      2)數控裝置與位置檢測元器件的連接電纜不良。

      3)位置測量系統本身不良。

      由于本機床伺服驅動系統采用的是全閉環結構,檢測系統使用的是HEIDENHAIN公司的光柵。為了判定故障部位,維修時首先將數控裝置輸出的X、Y軸速度給定,將驅動使能以及X、Y軸的位置反饋進行了對調,使數控的X軸輸出控制Y軸,Y軸輸出控制X軸。經對調后,操作數控系統,手動移動Y軸,機床X軸產生運動,且工作正常,證明數控裝置的位置反饋信號接口電路無故障。

      但操作數控系統,手動移動X軸,機床Y軸不運動,同時數控顯示“ERR21,X軸測量系統錯誤”報警。由此確認,報警是由位置測量系統不良引起的,與數控裝置的接口電路無關。檢查測量系統電纜連接正確、可靠,排除了電纜連接的問題。

      利用示波器檢查位置測量系統的前置放大器EXE601/5-F的Ual和Ua2、*Ua1和Ua2輸出波形,發現Ua1相無輸出。進一步檢查光柵輸出(前置放大器EXE601/5-F的輸入)信號波形,發現Ie1無信號輸入。檢查本機床光柵安裝正確,確認故障是由于光柵不良引起的:更換光柵LS903后,機床恢復正常工作。

      例7.故障現象:某配套SIEMENS PRIMOS系統、6RA26**系列直流伺服驅動系統的數控滾齒機,開機后發生“ERR21,X軸測量系統錯誤”報警。

      分析與處理過程:故障分析過程同前例,但在本例中,利用示波器檢查位置測量系統的前置放大器EXE601/5-F的Ual和Ua2、*Ual和*Ua2輸出波形,發現同樣Ual無輸出。進一步檢查光柵輸出(前置放大器EXE601/5-F的輸入)信號波形,發現Ie1,信號輸入正確,確認故障是由于前置放大器EXE601/5-F不良引起的。

      根據EXE601/5-F的原理(詳見后述)逐級測量前置放大器EXE601/5-F的信號,發現其中的一只LM339集成電壓比較器不良;更換后,機床恢復正常工作。

      例8.驅動器未準備好的故障維修 故障現象:一臺配套SIEMENS 850系統、6RA26**系列直流伺服驅動系統的臥式加工中心,在加工過程中突然停機,開機后面板上的“驅動故障”指示燈亮,機床無法正常起動。

      分析與處理過程:根據面板上的“驅動故障”指示燈亮的現象,結合機床電氣原理圖與系統PLC程序分析,確認機床的故障原因為Y軸驅動器未準備好。

      檢查電柜內驅動器,測量6RA26**驅動器主回路電源輸入,只有V相有電壓,進一步按機床電氣原理圖對照檢查,發現6RA26**驅動器進線快速熔斷器的U、W相熔斷。用萬用表測量驅動器主回路進線端1U、1W,確認驅動器主回路內部存在短路。

      由于6RA26**交流驅動器主回路進線直接與晶閘管相連,因此可以確認故障原因是由于晶閘管損壞引起的。

      逐一測量主回路晶閘管V1-V6,確認V1、V2不良(己短路);更換同規格備件后,機床恢復正常。

      由于驅動器其他部分均無故障,換上晶閘管模塊后,機床恢復正常工作,分析原因可能是瞬間電壓波動或負載波動引起的偶然故障。

      例9.外部故障引起電動機不轉的故障維修 故障現象:一臺配套SIEMENS 6M系統的進口立式加工中心,在換刀過程中發現刀庫不能正常旋轉。

      分析與處理過程:通過機床電氣原理圖分析,該機床的刀庫回轉控制采用的是6RA**系列直流伺服驅 動,刀庫轉速是由機床生產廠家制造的“刀庫給定值轉換/定位控制”板進行控制的。

      現場分析、觀察刀庫回轉動作,發現刀庫回轉時,PLC的轉動信號已輸入,刀庫機械插銷已經拔出,但6RA26**驅動器的轉換給定模擬量未輸入。由于該模擬量的輸出來自“刀庫給定值轉換/定位控制”板,由機床生產廠家提供的“刀庫給定值轉換/定位控制”板原理圖逐級測量,最終發現該板上的模擬開關(型號DG201)已損壞,更換同型號備件后,機床恢復正常工作。

      例10.開機電動機即高速旋轉的故障維修 故障現象:一臺與例268同型號的機床,在開機調試時,出現手動按下刀庫回轉按鈕后,刀庫即高速旋轉,導致機床報警。

      分析與處理過程:根據故障現象,可以初步確定故障是由于刀庫直流驅動器測速反饋極性不正確或測速反饋線脫落引起的速度環正反饋或開環。測量確認該伺服電動機測速反饋線已連接,但極性不正確;交換測速反饋極性后,刀庫動作恢復正常。

      西門子,施耐德和松下伺服驅動器維修常見問題及解決方法

      二、施耐德伺服驅動器常見故障分析及解決方案

      1、伺服電機在有脈沖輸出時不運轉,如何處理?

      ① 監視控制器的脈沖輸出當前值以及脈沖輸出燈是否閃爍,確認指令脈沖已經執行并已經正常輸出脈沖;

      ② 檢查控制器到驅動器的控制電纜,動力電纜,編碼器電纜是否配線錯誤,破損或者接觸不良;

      ③ 檢查帶制動器的伺服電機其制動器是否已經打開;

      ④ 監視伺服驅動器的面板確認脈沖指令是否輸入;

      ⑤ Run運行指令正常;

      ⑥ 控制模式務必選擇位置控制模式;

      ⑦ 伺服驅動器設置的輸入脈沖類型和指令脈沖的設置是否一致;

      ⑧ 確保正轉側驅動禁止,反轉側驅動禁止信號以及偏差計數器復位信號沒有被輸入,脫開負載并且空載運行正常,檢查機械系統。

      2、伺服電機高速旋轉時出現電機偏差計數器溢出錯誤,如何處理?

      ① 高速旋轉時發生電機偏差計數器溢出錯誤;

      對策:

      檢查電機動力電纜和編碼器電纜的配線是否正確,電纜是否有破損。

      ② 輸入較長指令脈沖時發生電機偏差計數器溢出錯誤;

      對策:

      a.增益設置太大,重新手動調整增益或使用自動調整增益功能;

      b.延長加減速時間;

      c.負載過重,需要重新選定更大容量的電機或減輕負載,加裝減速機等傳動機構提高負荷能力。

      ③ 運行過程中發生電機偏差計數器溢出錯誤。

      對策:

      a.增大偏差計數器溢出水平設定值;

      b.減慢旋轉速度;

      c.延長加減速時間;

      d.負載過重,需要重新選定更大容量的電機或減輕負載,加裝減速機等傳動機構提高負載能力。

      3、伺服電機沒有帶負載報過載,如何處理?

      ① 如果是伺服Run(運行)信號一接入并且沒有發脈沖的情況下發生:

      a.檢查伺服電機動力電纜配線,檢查是否有接觸不良或電纜破損;

      b.如果是帶制動器的伺服電機則務必將制動器打開;

      c.速度回路增益是否設置過大;

      d.速度回路的積分時間常數是否設置過小。

      ② 如果伺服只是在運行過程中發生:

      a.位置回路增益是否設置過大;

      b.定位完成幅值是否設置過小;

      c.檢查伺服電機軸上沒有堵轉,并重新調整機械。

      4、伺服電機運行時出現異常聲音或抖動現象,如何處理?

      ① 伺服配線:

      a.使用標準動力電纜,編碼器電纜,控制電纜,電纜有無破損;

      b.檢查控制線附近是否存在干擾源,是否與附近的大電流動力電纜互相平行或相隔太近;

      c.檢查接地端子電位是否有發生變動,切實保證接地良好。

      ② 伺服參數:

      a.伺服增益設置太大,建議用手動或自動方式重新調整伺服參數;

      b.確認速度反饋濾波器時間常數的設置,初始值為0,可嘗試增大設置值;

      c.電子齒輪比設置太大,建議恢復到出廠設置;

      d.伺服系統和機械系統的共振,嘗試調整陷波濾波器頻率以及幅值。

      ③ 機械系統:

      a.連接電機軸和設備系統的聯軸器發生偏移,安裝螺釘未擰緊;

      b.滑輪或齒輪的咬合不良也會導致負載轉矩變動,嘗試空載運行,如果空載運行時正常則檢查機械系統的結合部分是否有異常;

      c.確認負載慣量,力矩以及轉速是否過大,嘗試空載運行,如果空載運行正常,則減輕負載或更換更大容量的驅動器和電機。

      5、施耐德伺服電機做位置控制定位不準,如何處理?

      ① 首先確認控制器實際發出的脈沖當前值是否和預想的一致,如不一致則檢查并修正程序;

      ② 監視伺服驅動器接收到的脈沖指令個數是否和控制器發出的一致,如不一致則檢查控制線電纜。

      西門子,施耐德和松下伺服驅動器維修常見問題及解決方法

      三 、松下伺服驅動器維修常見問題及解決方法

      1、松下數字式交流伺服系統MHMA 2KW,試機時一上電,電機就振動并有很大的噪聲,然后驅動器出現16號報警,該怎么解決?

      這種現象一般是由于驅動器的增益設置過高,產生了自激震蕩。請調整參數No.10、No.11、No.12,適當降低系統增益。(請參考《使用說明書》中關于增益調整的內容)

      2、松下交流伺服驅動器上電就出現22號報警,為什么?

      22號報警是編碼器故障報警,產生的原因一般有:

      A.編碼器接線有問題:斷線、短路、接錯等等,請仔細查對;

      B.電機上的編碼器有問題:錯位、損壞等,請送修。

      3、松下伺服電機在很低的速度運行時,時快時慢,象爬行一樣,怎么辦?伺服電機出現低速爬行現象一般是由于系統增益太低引起的,請調整參數No.10、No.11、No.12,適當調整系統增益,或運行驅動器自動增益調整功能。(請參考《使用說明書》中關于增益調整的內容)

      4、松下交流伺服系統在位置控制方式下,控制系統輸出的是脈沖和方向信號,但不管是正轉指令還是反轉指令,電機只朝一個方向轉,為什么?

      松下交流伺服系統在位置控制方式下,可以接收三種控制信號:脈沖/方向、正/反脈沖、A/B正交脈沖。驅動器的出廠設置為A/B正交脈沖(No42為0),請將No42改為3(脈沖/方向信號)。

      5、松下交流伺服系統的使用中,能否用伺服-ON作為控制電機脫機的信號,以便直接轉動電機軸?盡管在SRV-ON信號斷開時電機能夠脫機(處于自由狀態),但不要用它來啟動或停止電機,頻繁使用它開關電機可能會損壞驅動器。如果需要實現脫機功能時,可以采用控制方式的切換來實現:假設伺服系統需要位置控制,可以將控制方式選擇參數No02設置為4,即第一方式為位置控制,第二方式為轉矩控制。然后用C-MODE來切換控制方式:在進行位置控制時,使信號C-MODE打開,使驅動器工作在第一方式(即位置控制)下;在需要脫機時,使信號C- MODE閉合,使驅動器工作在第二方式(即轉矩控制)下,由于轉矩指令輸入TRQR未接線,因此電機輸出轉矩為零,從而實現脫機。

      6、在我們開發的數控銑床中使用的松下交流伺服工作在模擬控制方式下,位置信號由驅動器的脈沖輸出反饋到計算機處理,在裝機后調試時,發出運動指令,電機就飛車,什么原因?

      這種現象是由于驅動器脈沖輸出反饋到計算機的A/B正交信號相序錯誤、形成正反饋而造成,可以采用以下方法處理:

      A.修改采樣程序或算法;

      B.將驅動器脈沖輸出信號的A+和A-(或者B+和B-)對調,以改變相序;

      C.修改驅動器參數No45,改變其脈沖輸出信號的相序。

      7、在我們研制的一臺檢測設備中,發現松下交流伺服系統對我們的檢測裝置有一些干擾,一般應采取什么方法來消除?由于交流伺服驅動器采用了逆變器原理,所以它在控制、檢測系統中是一個較為突出的干擾源,為了減弱或消除伺服驅動器對其它電子設備的干擾,一般可以采用以下辦法:

      A.驅動器和電機的接地端應可靠地接地;

      B.驅動器的電源輸入端加隔離變壓器和濾波器;

      C.所有控制信號和檢測信號線使用屏蔽線。

      干擾問題在電子技術中是一個很棘手的難題,沒有固定的方法可以完全有效地排除它,通常憑經驗和試驗來尋找抗干擾的措施。

      8、伺服電機為什么不會丟步?伺服電機驅動器接收電機編碼器的反饋信號,并和指令脈沖進行比較,從而構成了一個位置的半閉環控制。所以伺服電機不會出現丟步現象,每一個指令脈沖都可以得到可靠響應。

      9、如何考慮松下伺服的供電電源問題?目前,幾乎所有日本產交流伺服電機都是三相200V供電,國內電源標準不同,所以必須按以下方法解決:

      A.對于750W以下的交流伺服,一般情況下可直接將單相220V接入驅動器的L1,L3端子;

      B.對于其它型號電機,建議使用三相變壓器將三相380V 變為三相200V,接入驅動器的 L1,L2,L3。

      10、對伺服電機進行機械安裝時,應特別注意什么?

      由于每臺伺服電機后端部都安裝有旋轉編碼器,它是一個十分易碎的精密光學器件,過大的沖擊力肯定會使其損壞。

      技術專區

      下載發燒友APP

      打造屬于您的人脈電子圈

      關注電子發燒友微信

      有趣有料的資訊及技術干貨

      關注發燒友課堂

      鎖定最新課程活動及技術直播
      收藏 人收藏
      分享:

      評論

      相關推薦

      無法啟用optane內存

      發表于 2018-11-05 11:17 ? 13次閱讀
      無法啟用optane內存

      E4440A驅動器可以換成新的嗎?

      發表于 2018-11-05 10:44 ? 9次閱讀
      E4440A驅動器可以換成新的嗎?

      西部數據推出全球容量最高的磁盤驅動器產品

      西部數據公司宣稱其推出的疊瓦式15 TB Ultrastar DC HC620已經成為世界上容量最高...

      發表于 2018-11-05 08:49 ? 146次閱讀
      西部數據推出全球容量最高的磁盤驅動器產品

      各位大神,可以直接用labview程序與伺服電機驅動器通信嗎

      發表于 2018-11-04 10:22 ? 14次閱讀
      各位大神,可以直接用labview程序與伺服電機驅動器通信嗎

      升壓解決方案,擴展汽車LED驅動器產品組合

      新產品能夠獨特地滿足汽車市場對3到4個WLED(白光LED)驅動器解決方案的需求 Allegro M...

      發表于 2018-11-03 11:23 ? 218次閱讀
      升壓解決方案,擴展汽車LED驅動器產品組合

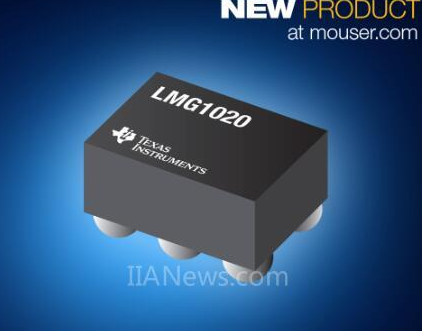

      貿澤LMG1020 GaN驅動器可用于高速LiD...

      專注于引入新品并提供海量庫存的電子元器件分銷商貿澤電子 (Mouser Electronics)即日...

      發表于 2018-11-03 10:47 ? 37次閱讀
      貿澤LMG1020 GaN驅動器可用于高速LiD...

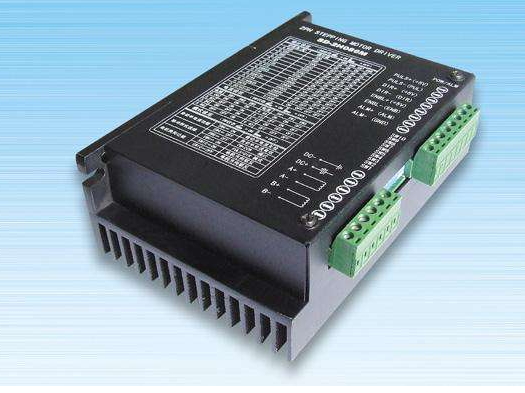

      三相步進電機驅動器故障問題:驅動器上電沒有電壓輸出

      發表于 2018-11-02 12:48 ? 185次閱讀
      三相步進電機驅動器故障問題:驅動器上電沒有電壓輸出

      步進電機發熱發燙不轉是什么原因導致的

      發表于 2018-11-02 11:20 ? 79次閱讀
      步進電機發熱發燙不轉是什么原因導致的

      沒有用于Intel Optane內存的兼容磁盤

      發表于 2018-11-02 10:55 ? 76次閱讀
      沒有用于Intel Optane內存的兼容磁盤

      實時數據捕獲到USB驅動器或PC

      發表于 2018-11-02 09:38 ? 31次閱讀
      實時數據捕獲到USB驅動器或PC

      東芝推出一款集成式雙H橋有刷直流電機驅動器IC—...

      TB67H401FTG支持正轉(CW)、反轉(CCW)、制動(短路剎車)、停止(OFF)四種驅動模式...

      發表于 2018-11-02 08:39 ? 250次閱讀
      東芝推出一款集成式雙H橋有刷直流電機驅動器IC—...

      隔離式柵極驅動器的揭秘

      發表于 2018-11-01 11:35 ? 75次閱讀
      隔離式柵極驅動器的揭秘

      用于10位至16位旋變數字轉換器的集成高電流驅動器

      發表于 2018-11-01 11:32 ? 80次閱讀
      用于10位至16位旋變數字轉換器的集成高電流驅動器

      高速差分ADC驅動器設計指南(二)

      發表于 2018-11-01 11:14 ? 51次閱讀
      高速差分ADC驅動器設計指南(二)

      可同時用于電壓/電流輸出DAC的差分驅動器

      采用差分信號走線時,兩條信號線從信號源接到數據采集接口,這就可以解決單端連接所引起的上述問題。發送接...

      發表于 2018-10-30 10:08 ? 96次閱讀
      可同時用于電壓/電流輸出DAC的差分驅動器

      基于MCS-51單片機的I/O口結構組成及功能解...

      典型的MCS-51單片機有四個雙向8位I/O口,分別記作P0、P1、P2、P3,每一個口都由口鎖存器...

      發表于 2018-10-29 15:57 ? 78次閱讀
      基于MCS-51單片機的I/O口結構組成及功能解...

      華擎實用程序安裝的低端驅動器中發現多個漏洞

      研究人員發現的主要問題之一是,這些驅動器會暴露讀寫控制寄存器(CR)值的功能。該編號為“CVE-20...

      發表于 2018-10-29 11:52 ? 529次閱讀
      華擎實用程序安裝的低端驅動器中發現多個漏洞

      03:ESDC平臺上的UFEI固件

      UEFI firmware on the ESDC 2014 platform

      發表于 2018-10-29 06:20 ? 64次閱讀
      03:ESDC平臺上的UFEI固件

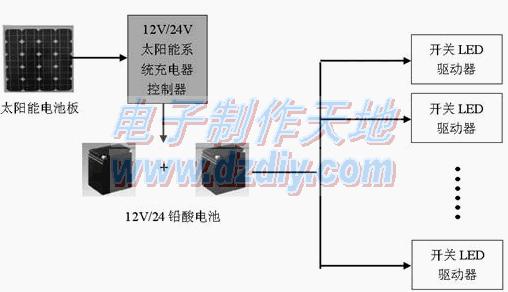

      不同種類的LED驅動器選擇

      筆者認為,對于直流輸入驅動器而言,這些問題類似于設計DC/DC轉換器,就如同補償控制環路、解決噪音問...

      發表于 2018-10-26 15:28 ? 358次閱讀
      不同種類的LED驅動器選擇

      剪板機的系統組成及參數機能介紹

      成卷鋼板一般需要經過矯平和剪切后, 才能提供給客戶使用,因此鋼板校平、剪板機是鋼板廠和板材倉庫重要的...

      發表于 2018-10-26 08:53 ? 190次閱讀
      剪板機的系統組成及參數機能介紹

      臺安9300系列JSDA伺服系統在劍桿織機方面有...

      伺服系統在整個劍桿織機的電控系統中占有比較重的位置,這體現在伺服作用和價格兩個方面。電子送經和電子卷...

      發表于 2018-10-26 08:04 ? 551次閱讀
      臺安9300系列JSDA伺服系統在劍桿織機方面有...

      我國研發出基于鎵基室溫液態金屬的新型機器人驅動器

      據悉,中國科學技術大學精密機械與精密儀器系張世武副教授研究團隊與其合作者組成的聯合研究組,設計出基于...

      發表于 2018-10-25 16:29 ? 1040次閱讀
      我國研發出基于鎵基室溫液態金屬的新型機器人驅動器

      驅動器主要用于控制工業用泵和壓縮機的速度,并有助...

      根據MarketsandMarkets,全球交流驅動市場預計將從2016年的157.2億美元增長到2...

      發表于 2018-10-23 17:47 ? 132次閱讀
      驅動器主要用于控制工業用泵和壓縮機的速度,并有助...

      利用伺服自動化可以實現成本削減和產能最大化,獲得...

      木材加工機器制造商采用伺服控制獲得了更高的精度和產能。一塊2x4英尺大小的木料是建筑工業的基本商品,...

      發表于 2018-10-22 17:44 ? 89次閱讀
      利用伺服自動化可以實現成本削減和產能最大化,獲得...

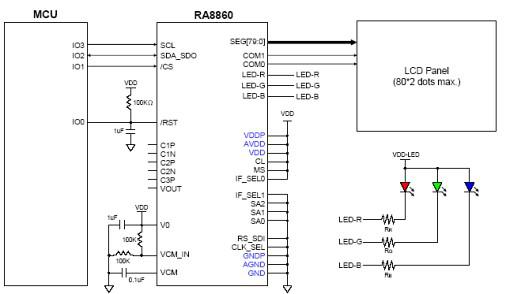

      RA8860的硬件配置與應用介紹

      傳統的FSLCD需要哪些組成呢?一種場序彩色液晶顯示器,包括TN LCD(Twisted Nemat...

      發表于 2018-10-22 09:23 ? 169次閱讀
      RA8860的硬件配置與應用介紹

      基于8051單片機的4個I/O口的結構及特征分析

      8051單片機的4個I/O口在結構上是基本相同的,但又各具特點。這四個端口都是8位雙向口,每個端口都...

      發表于 2018-10-18 14:50 ? 134次閱讀
      基于8051單片機的4個I/O口的結構及特征分析

      Power Integrations發布兼容三合...

      動態亮度控制是如今飛速發展的LED照明市場的重要特色之一。 盡管幾乎所有LED燈源都具有調光功能,但...

      發表于 2018-10-16 11:35 ? 625次閱讀
      Power Integrations發布兼容三合...

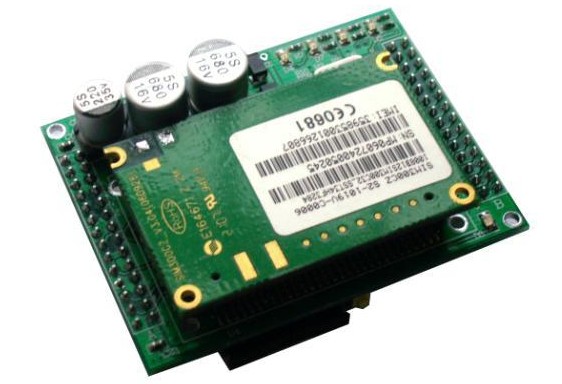

      通過GPRS模塊實現遠程監控系統的總體設計

      模擬量輸入電路包括取樣電路、低通濾波、電壓變換、驅動隔離和限幅保護。取樣電路實現將傳感器的4~20 ...

      發表于 2018-10-16 08:49 ? 566次閱讀
      通過GPRS模塊實現遠程監控系統的總體設計

      iNAND Standard嵌入式閃存驅動器的特...

      閃迪公司(SanDisk)面向中國及其他高速增長市場的入門級平板電腦和智能手機發布一款理想的存儲解決...

      發表于 2018-10-15 08:30 ? 537次閱讀
      iNAND Standard嵌入式閃存驅動器的特...

      安森用于智能手機相機模塊的光學影像穩定集成電路介...

      安森美半導體(ON Semiconductor)推出業界最高精度的光學影像穩定(OIS)集成電路(I...

      發表于 2018-10-15 08:12 ? 453次閱讀
      安森用于智能手機相機模塊的光學影像穩定集成電路介...

      無刷直流電機如何與生活應用電機結合

      新的HVC 4223F采用小巧的6×6mm、40點QFN封裝,充分滿足小型化要求,非常適合將電子功能...

      發表于 2018-10-14 11:07 ? 148次閱讀
      無刷直流電機如何與生活應用電機結合

      伺服的控制模式是怎樣的?該怎樣系統的掌握這一塊?

      使用AC伺服馬達用于位置控制,一般是指由與伺服馬達軸心一體化的位置檢出器 (編碼器、角度檢測器等) ...

      發表于 2018-10-12 10:59 ? 379次閱讀
      伺服的控制模式是怎樣的?該怎樣系統的掌握這一塊?

      如何解決MR16 LED照明的閃爍問題

      MR16 LED照明設計面臨兩大挑戰:無閃爍調光和兼容低壓電子變壓器(ELVT)。這里演示MAX16...

      發表于 2018-10-12 04:13 ? 277次閱讀
      如何解決MR16 LED照明的閃爍問題

      四通道有刷直流電機控制方案介紹

      MAXREFDES89#是一個的四通道有刷直流電機控制方案,采用兼容Arduino的規格。采用四片M...

      發表于 2018-10-12 03:18 ? 273次閱讀
      四通道有刷直流電機控制方案介紹

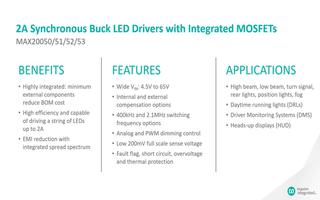

      MAX20050/53同步降壓LED驅動器的特點...

      This video provides an introduction to the MAX2005...

      發表于 2018-10-11 03:46 ? 501次閱讀
      MAX20050/53同步降壓LED驅動器的特點...

      24V+電源方案10:怎樣設計無光耦反激轉換器?...

      如何設計無光耦反激轉換器,在不使用光耦的情況下實施隔離電源系統。

      發表于 2018-10-11 03:01 ? 238次閱讀
      24V+電源方案10:怎樣設計無光耦反激轉換器?...

      雷賽控制卡與步進驅動器如何連接

      請確保DMC5480運動控制卡已經插入到你的計算機插槽中,安裝好驅動程序,Motion5480演示軟...

      發表于 2018-10-10 15:34 ? 435次閱讀
      雷賽控制卡與步進驅動器如何連接

      雷賽步進電機失步的原因 淺談雷賽步進電機性能特點

      轉子的平均速度高于定子磁場的平均旋轉速度,這時定子通電勵磁的時間較長,大于轉子步進一步所需的時間,則...

      發表于 2018-10-10 15:25 ? 437次閱讀
      雷賽步進電機失步的原因 淺談雷賽步進電機性能特點

      雷賽步進電機驅動器接線常見問題分析

      當脫機信號FREE為低電平時,驅動器輸出到電機的電流被切斷,電機轉子處于自由狀態(脫機狀態)。

      發表于 2018-10-10 15:09 ? 454次閱讀
      雷賽步進電機驅動器接線常見問題分析

      SN74AVC16827 具有三態輸出的 20 ...

      實現動態輸出控制(DOC)電路,在轉換期間,它首先降低輸出阻抗,以有效地驅動負載,然后提升阻抗降低噪音。圖1顯示了典型的VOL與IOL和VOH與IOH曲線,以說明輸出阻抗和驅動電路的能力。在信號轉換開始時,DOC電路提供最大動態驅動,相當于高驅動標準輸出設備。有關更多信息,請參閱TI應用報告,AVC邏輯系列技術和應用,文獻編號SCEA006和動態輸出控制(DOCTM)電路技術與應用,文獻編號SCEA009。 這個20位同相緩沖器/驅動器可在1.2V至3.6VVCC下工作,但專為1.65V至3.6VVCC而設計操作。 SN74AVC16827由兩個10位部分組成,具有獨立的輸出使能信號。對于任一10位緩沖區,兩個輸出使能(1OE1 \和1OE2 \或2OE1 \和2OE2 \)輸入都必須為低電平才能使相應的Y輸出有效。如果任一輸出使能輸入為高電平,則該10位緩沖器部分的輸出處于高阻態。 為了確保上電或斷電期間的高阻態,OE \應通過上拉電阻連接到VCC;電阻的最小值由驅動器的電流吸收能力決定。 使用Ioff為部分斷電應用完全指定此設備。 Ioff電路禁用輸出,防止在斷電時損壞通過器件的電流回流。...

      發表于 2018-10-10 11:45 ? 0次閱讀
      SN74AVC16827 具有三態輸出的 20 ...

      SN74LVC1G125 具有三態輸出的單路總線...

      該總線緩沖門設計用于1.65 V至5.5 VVCC操作。 SN74LVC1G125器件是具有3態輸出的單線驅動器。當輸出使能(> OE)輸入為高電平時,輸出被禁用。 CMOS器件具有高輸出驅動,同時保持低靜態在寬VCC工作范圍內的功耗。 SN74LVC1G125器件提供多種封裝,包括體積為0.8 mm×0.8的超小型DPW封裝mm。 特性 超小型0.64毫米2 封裝(DPW),0.5毫米間距< /li> 支持5-VVCC操作 輸入接受電壓至5.5 V 向VCC提供向下轉換 最大tpd3.7 ns時3.3 ns 低功耗,10-μAMaxICC< /li> ±24-mA輸出驅動器,3.3 V Ioff支持實時插入,部分關斷模式和后驅保護 閂鎖性能超過100 mA 每JESD 78,Class II ESD保護超過JESD 22 2000-V人體模型(A114-A) 200 V機器型號(A115-A) 1000 V充電設備型號(C101) ...

      發表于 2018-10-10 11:39 ? 4次閱讀
      SN74LVC1G125 具有三態輸出的單路總線...

      SN74LVC2G241 具有三態輸出的雙路緩沖...

      此雙緩沖器和線路驅動器設計用于1.65 V至5.5 VVCC操作。 SN74LVC2G241器件專為提高三態存儲器地址驅動器,時鐘驅動器和面向總線的接收器和發送器的性能和密度而設計。 NanoFree封裝技術是IC的重大突破封裝概念,使用裸片作為封裝。 SN74LVC2G241器件被組織為兩個1位線驅動器,具有獨立的輸出使能(1OE < /span>,2OE)輸入。當1OE為低且2OE為高電平時,器件將數據從A輸入傳遞到Y輸出。當1OE為高電平且2OE為低電平時,輸出處于高阻態。 確保高阻態在上電或斷電期間,OE應通過上拉電阻連接到VCC,OE應連接到GND下拉電阻;電阻的最小值由驅動器的電流吸收或電流源能力決定。 該器件完全適用于使用Ioff的部分斷電應用。 Ioff電路禁用輸出,防止在斷電時損壞通過器件的電流回流。 特性 德州儀器有限公司提供的NanoFree™封裝 支持5-VVCC操作 輸入接受電壓至5.5 V 最大tpd4.1 ns,3.3 V 低功耗,10 -μA最大ICC ±24-mA輸出驅...

      發表于 2018-10-10 11:18 ? 11次閱讀
      SN74LVC2G241 具有三態輸出的雙路緩沖...

      SN74LV06A 具有漏極開路輸出的十六路反向...

      這些十六進制反相緩沖器/驅動器設計用于2 V至5.5 VVCC操作。 SN74LV06A器件在正邏輯中執行布爾函數Y =A。 漏極開路輸出需要上拉電阻才能執行正確并且可以連接到其他漏極開路輸出,以實現低電平有效或高電平有線和功能。 特性 2-V至5.5-VVCC操作 Max tpd6.5 V,5 V 典型VOLP(輸出接地反彈) &lt; 0.8 V,VCC= 3.3 V,TA= 25°C 典型VOHV(輸出V < sub> OH Undershoot) &gt; 2.3 V VCC= 3.3 V,TA= 25°C 上電期間輸出被禁用和輸入斷電綁定到VCC 支持所有端口上的混合模式電壓操作 Ioff支持實時插入,部分斷電模式和后驅動保護 閂鎖性能超過100 mA 每JESD 78,Class II ESD保護超過JESD 22 2500-V人體模型(A114-1) 200-V機型(A115-A) 2000-V充電設備模式(C101)< /li> 參數 與其它...

      發表于 2018-10-10 10:40 ? 7次閱讀
      SN74LV06A 具有漏極開路輸出的十六路反向...

      SN74LVC1G17 單路施密特觸發緩沖器

      此單施密特觸發器緩沖器設計用于1.65 V至5.5 VVCC操作。 SN74LVC1G17器件包含一個緩沖器并執行布爾函數Y = A. CMOS器件具有高輸出驅動,同時在較寬的Vcc工作范圍內保持低靜態功耗。 SN74LVC1G17提供多種封裝,包括體積為0.8 mm×0.8 mm的超小型DPW封裝。 特性 提供超小型0.64毫米2 封裝(DPW)0.5毫米間距 支持5-VVCC操作 輸入接受電壓至5.5 V 最大值tpd為4.6 ns在3.3 V 低功耗,10-μA最大ICC ±24-mA輸出驅動,3.3 V Ioff支持實時插入,部分斷電模式和后驅保護 閂鎖性能超過JESD 78,Class II 100 mA ESD保護超過JESD 22 2000-V人體模型(A114-A) 200-V機型(A115-A) 1000V充電設備型號(C101) 參數 與其它產品相比 同向緩沖器/驅動器   ...

      發表于 2018-10-10 10:33 ? 11次閱讀
      SN74LVC1G17 單路施密特觸發緩沖器

      74ACT16541 具有三態輸出的 16 位緩...

      'ACT16541是非反相16位緩沖器,由兩個8位部分組成,具有獨立的輸出使能信號。對于8位緩沖區,兩個輸出使能(1 和1 或2 2 )輸入必須都低于相應的Y輸出有效。如果任一輸出使能輸入為高電平,則該8位緩沖器部分的輸出處于高阻態。 74ACT16541采用TI的縮小小外形封裝,提供兩倍的I /O引腳數量和標準小外形封裝在同一印刷電路板區域的功能。 54ACT16541的特點是可在-55°C至125°C的整個軍用溫度范圍內工作。 74ACT16541的工作溫度范圍為-40°C至85°C。 特性 德州儀器(TI)WidebusTM系列的成員 輸入兼容TTL電壓< /li> 流通式架構優化PCB布局 分布式VCC和GND引腳配置可最大限度地降低高速開關噪聲 EPICTM(增強型高性能植入式CMOS)1- m工藝 在125°C時500-mA典型的閂鎖抗擾度 封裝選項包括塑料300-mil采用25密耳中心到中心引腳間距和采用25密耳中心到中心引腳間距的380密耳細間距陶瓷扁平(WD)封裝,收縮小外形(DL)封裝 ...

      發表于 2018-10-10 10:29 ? 4次閱讀
      74ACT16541 具有三態輸出的 16 位緩...

      SN74LVT16240 具有三態輸出的 3.3...

      'LVT16240器件是16位緩沖器和線路驅動器,專為低壓(3.3V)VCC而設計操作,但能夠為5 V系統環境提供TTL接口。 這些設備專門用于提高3態存儲器地址驅動器,時鐘驅動器和性能的密度。面向總線的接收器和發送器。 這些器件可用作四個4位緩沖器,兩個8位緩沖器或一個16位緩沖器。這些器件提供反相輸出和對稱低電平有效輸出使能(> OE)輸入。 當VCC 介于0和1.5 V之間時,器件在上電或斷電期間處于高阻態。但是,為了確保1.5 V以上的高阻態,OE應通過上拉電阻連接到VCC;電阻的最小值由驅動器的電流吸收能力決定。 這些器件完全適用于使用Ioff和上電3的熱插拔應用-州。 Ioff電路禁用輸出,防止在斷電時損壞通過器件的電流回流。上電和斷電期間,上電三態電路將輸出置于高阻態,從而防止驅動器沖突。 SN54LVT16240的特點是在整個軍用溫度范圍內工作 - 55°C至125°C。 SN74LVT16240的工作溫度范圍為-40°C至85°C。 特性 德州儀器廣播公司的成員??家庭 3.3 V工作和低靜態功耗的先進BiCMOS技...

      發表于 2018-10-10 10:27 ? 4次閱讀
      SN74LVT16240 具有三態輸出的 3.3...

      SN74LVCZ240A 具有三態輸出的八路緩沖...

      此八進制緩沖區/驅動程序設計用于2.7 V至3.6 VVCC操作。 SN74LVCZ240A專為提高三態存儲器地址驅動器,時鐘驅動器和面向總線的接收器和發送器的性能和密度而設計。 該器件由兩個4位緩沖器/驅動器組成。單獨的輸出使能(OE)\輸入。當OE \為低電平時,器件將數據從A輸入傳遞到Y輸出。當OE \為高電平時,輸出處于高阻態。 輸入可以從3.3 V或5 V器件驅動。此功能允許在混合3.3 V /5 V系統環境中將此器件用作轉換器。 當VCC介于0和1.5 V之間時,器件在上電或斷電期間處于高阻態。但是,為了確保1.5 V以上的高阻態,OE \應通過上拉電阻連接到VCC;電阻的最小值由驅動器的電流吸收能力決定。 該器件完全適用于使用Ioff和上電3的熱插拔應用-州。 Ioff電路禁用輸出,防止在斷電時損壞通過器件的電流回流。上電和斷電期間,上電三態電路將輸出置于高阻態,從而防止驅動器沖突。 特性 從2.7 V運行至3.6 V 輸入接受電壓至5.5 V 最大值pd6.5 ns,3.3 V 典型VOLP(輸出接地反彈) &l...

      發表于 2018-10-10 10:24 ? 2次閱讀
      SN74LVCZ240A 具有三態輸出的八路緩沖...

      SN74LVC3G06 具有漏極開路輸出的三路反...

      此三重逆變器緩沖器/驅動器設計用于1.65 V至5.5 VVCC操作。 SN74LVC3G06的輸出為漏極開路,可連接到其他漏極開路輸出,以實現低電平有效或高電平有線功能。最大吸收電流為32 mA。 NanoFree™封裝技術是IC封裝概念的一項重大突破,使用裸片作為封裝。 該器件完全適用于部分 - 使用Ioff關閉應用程序。 Ioff電路禁用輸出,防止在斷電時損壞通過器件的電流回流。 特性 德州儀器NanoFree軟件包中提供 支持5-VVCC操作 輸入和漏極開路輸出接受高達5.5 V的電壓 3.3 V時最大tpd3.4 ns 低功耗,10-μA最大ICC ±24-mA輸出驅動,3.3 V 典型VOLP(輸出接地)彈跳)&lt; 0.8 V,VCC= 3.3 V,TA= 25°C 典型VOHV(輸出V < sub> OH Undershoot)&gt; 2 V在VCC= 3.3 V,TA= 25°C Ioff支持實時插入,部分 - 降壓模式和后驅動保護 閂鎖性能超過JESD 78,Class II 100 mA ES...

      發表于 2018-10-10 10:10 ? 4次閱讀
      SN74LVC3G06 具有漏極開路輸出的三路反...

      SN74LVTH32244 具有三態輸出的 3....

      SN74LVTH32244是一款32位緩沖器和線路驅動器,專為低壓(3.3 V)VCC操作而設計,能夠為5 V系統環境提供TTL接口。該器件可用作8個4位緩沖器,4個8位緩沖器,2個16位緩沖器或1個32位緩沖器。該器件提供真正的輸出,并具有對稱的低電平有效輸出使能(OE)輸入。它專為提高三態存儲器地址驅動器,時鐘驅動器和面向總線的接收器和發送器的性能和密度而設計。 SN74LVTH32244完全適用于使用I off 和上電三態。 Ioff電路禁用輸出,防止在斷電時損壞通過器件的電流回流。上電和斷電期間,上電三態電路將輸出置于高阻態,從而防止驅動器沖突。 有源總線保持電路將未使用或未驅動的輸入保持在有效邏輯州。不建議在上拉電路中使用上拉或下拉電阻。 特性 德州儀器廣播公司的成員+ ??族 典型VOLP(輸出接地反彈)&lt; 0.8 V,VCC= 3.3 V,TA= 25°C Ioff和上電3態支持熱插拔 支持低至2.7 V的未調節電池工作 < li>支持混合模式信號操作(具有3.3VV CC 的5V輸入和輸出電壓) 數據輸入上的總線保持消除...

      發表于 2018-10-10 10:02 ? 2次閱讀
      SN74LVTH32244 具有三態輸出的 3....

      SN74LVC3G14 三路施密特觸發器反向器

      這款三重施密特觸發器逆變器設計用于1.65 V至5.5 VV CC 操作。 SN74LVC3G14包含三個反相器并執行布爾函數Y = A 。該器件作為三個獨立的反相器工作,但由于施密特的作用,它可能具有不同的輸入閾值電平,用于正向(V T + )和負向(V T - )信號。 NanoFree?封裝技術是IC封裝概念的一項重大突破,使用裸片作為封裝。 該器件完全適用于部分斷電應用使用I off 。 I off 電路禁用輸出,防止在斷電時損壞通過器件的電流回流。 特性 德州儀器NanoFree軟件包中提供 支持5-VV CC 操作 輸入接受電壓至5.5 V 3.3 V時最大t pd 5.4 ns 低功耗,10-μAMaxI CC ±24-mA輸出驅動,3.3 V 典型V OLP (輸出接地反彈) V CC = 3.3 V,T A = 25° I off 功能支持實時插入,部分關斷模式和后驅動保護 閂鎖性能超過JESD 78,Class II 100 mA ESD保護超過JESD 22 2000-V人體模型(A114-A) 200-V機型(A115-A) 1000-V充電設備模型(C101) 參數 與其它產品相比?同向緩沖器/驅動器 ? Technology Family VCC (Min) (V) VCC (Max) (V...

      發表于 2018-10-10 09:44 ? 36次閱讀
      SN74LVC3G14 三路施密特觸發器反向器

      MAX20069及汽車TFT-LCD應用

      This video provides an introduction to the MAX2006...

      發表于 2018-10-10 04:00 ? 266次閱讀
      MAX20069及汽車TFT-LCD應用

      Pocket IO與電機驅動器控制Fischer...

      將平板電腦作為控制盤,觀看MAXREFDES150 Pocket IO?與MAX14870電機驅動器...

      發表于 2018-10-10 03:50 ? 301次閱讀
      Pocket IO與電機驅動器控制Fischer...

      SN74LVC3G04 三路反向器閘

      此三重逆變器設計用于1.65 V至5.5 V VCC操作。 SN74LVC3G04器件執行布爾函數Y =A。 NanoFree™封裝技術是IC封裝概念的一項重大突破,使用了裸片作為封裝。 使用Ioff為部分斷電應用完全指定了該器件。 Ioff電路禁用輸出,防止在斷電時損壞通過器件的電流回流。 特性 德州儀器NanoFree軟件包中提供 支持5-VVCC操作 輸入接受電壓至5.5 V 最大tpd4.1 ns,3.3 V 低功耗,10-μAMaxICC ±24-mA輸出驅動,3.3 V 典型VOLP(輸出接地反彈) &lt; ; VCC= 3.3 V,TA= 25°C 典型VOHV(輸出V)OHUndershoot) &gt; 2 V VCC= 3.3 V,TA= 25°C Ioff支持實時插入,部分關機模式和后驅保護 可用作降頻轉換器,以最大5.5 V向下轉換輸入到VCC水平 閂鎖性能超過100 mA每個JESD 78,II級 ESD保護超過JESD 22 2000-V人體模型...

      發表于 2018-10-09 17:58 ? 22次閱讀
      SN74LVC3G04 三路反向器閘

      SN74AUC1G06 具有漏極開路輸出的單路反...

      此單個逆變器緩沖器/驅動器可在0.8 V至2.7 VVCC下工作,但專為1.65-設計V至1.95-VVCC操作。 SN74AUC1G06的輸出為漏極開路,可連接至其他漏極開路輸出,以實現低電平有效或有效。 - 高線和功能。 NanoStar ??和NanoFree?封裝技術是IC封裝概念的一項重大突破,使用裸片作為封裝。 該器件完全適用于使用Ioff的部分斷電應用。 Ioff電路禁用輸出,防止電流斷電時損壞電流回流。 有關AUC Little Logic器件的更多信息,請參閱TI應用報告,德州儀器AUC Sub-1-V Little Logic器件的應用,文獻編號SCEA027。 特性 德州儀器NanoStar有哪些?和NanoFree?封裝 針對1.8V工作進行了優化,并且支持3.6-VI /O以支持混合模式信號操作 Ioff支持部分電源 - 向下模式操作 低于1V可操作 最大tpd2.5 ns,1.8 V 低功耗, 10-μA最大ICC ±8-mA輸出驅動,1.8 V 閂鎖性能超過100 mA每JESD 78,Class II < /li> E...

      發表于 2018-10-09 17:53 ? 4次閱讀
      SN74AUC1G06 具有漏極開路輸出的單路反...

      SN74LV8151 具有三態輸出的10 位通用...

      SN74LV8151是一款10位通用施密特觸發緩沖器,具有3態輸出,設計用于2 V至5.5 VVCC < /sub>操作。邏輯控制(T /C \)引腳允許用戶將Y1至Y8配置為同相或反相輸出。當T /C \為高電平時,Y輸出為非反相(真邏輯),當T /C \為低電平時,Y輸出反相(互補邏輯)。 輸出使能時(OE) )\輸入為低電平,器件將數據從Dn傳遞到Yn。當OE \為高電平時,Y輸出處于高阻態。路徑A到P是一個簡單的施密特觸發緩沖器,路徑B到N是一個簡單的施密特觸發器逆變器。 該器件完全適用于使用I 關。 Ioff電路禁用輸出,防止在斷電時損壞通過器件的電流。 為確保上電或斷電期間的高阻態,OE \應通過上拉電阻連接到VCC;電阻的最小值由驅動器的電流吸收能力決定。 特性 2-V至5.5-VVCC操作 Max tpd15 ns,5 V 施密特觸發器輸入允許慢速輸入上升/下降時間 Y輸出的極性控制選擇真或補充邏輯 典型VOLP(輸出接地反彈) &lt; 0.8 V VCC= 3.3 V,TA= 25 °C 典型VOHV(輸出VOH...

      發表于 2018-10-09 17:50 ? 2次閱讀
      SN74LV8151 具有三態輸出的10 位通用...

      SN74LVC2G125 具有三態輸出的雙總線緩...

      SN74LVC2G125器件是雙總線緩沖器門,設計用于1.65 V至5.5 VVCC操作。該器件具有雙路驅動器,具有3態輸出。當相關的輸出使能(> OE)輸入高時,輸出被禁用。 NanoFree™封裝技術是IC封裝概念的一項重大突破,使用該封裝。 為了確保上電或斷電期間的高阻態,OE應通過上拉電阻連接到VCC;電阻的最小值由驅動器的電流吸收能力決定。 該器件完全適用于使用Ioff的部分斷電應用。 Ioff電路禁用輸出,防止電流斷電時損壞電流回流。 特性 ESD保護超過JESD 22 2000-V人體模型 1000-V充電 - 設備型號 德州儀器公司提供的NanoFree™封裝 支持5-VVCC操作< /li> 輸入接受電壓至5.5 V 最大tpd為4.3 ns,3.3 V 低功耗,10-μAMax ICC ±24-mA輸出驅動3.3 V 典型VOLP(輸出接地反彈) &LT; 0.8 V,VCC= 3.3 V,TA= 25°C 典型VOHV(輸出V <...

      發表于 2018-10-09 17:48 ? 2次閱讀
      SN74LVC2G125 具有三態輸出的雙總線緩...

      SN74LVCZ244A 具有三態輸出的八路緩沖...

      此八進制緩沖器/線路驅動器設計用于2.7 V至3.6 VVCC操作。 SN74LVCZ244A器件由兩個4位線路驅動器組成,具有單獨的輸出使能(> OE)輸入。當OE為低時,設備將數據從A輸入傳遞到Y輸出。當OE為高電平時,輸出處于高阻態。 特性 從2.7 V運行至3.6 V 輸入接受電壓至5.5 V 最大值pd為5.9 ns,3.3 V 典型VOLP(輸出接地反彈) &lt; 0.8 V,VCC= 3.3 V,TA= 25°C 典型VOHV(輸出V < sub> OH Undershoot) &gt; 2 V在VCC= 3.3 V,TA= 25°C Ioff支持實時插入,部分-Power- 向下模式和后向驅動保護 在所有端口上支持混合模式信號操作(5 V輸入/輸出電壓 具有3.3 VVCC) 閂鎖性能超過100 mA 每JESD 78,Class II 參數 與其它產品相比 同向緩沖器/驅動器   Technology Family VCC (...

      發表于 2018-10-09 17:43 ? 4次閱讀
      SN74LVCZ244A 具有三態輸出的八路緩沖...

      SN74LVC3G07 具有漏極開路輸出的三路緩...

      此三重緩沖器/驅動器設計用于1.65 V至5.5 VVCC操作。 NanoFree™封裝技術是IC封裝概念的重大突破,使用裸片作為封裝。 SN74LVC3G07的輸出為漏極開路,可連接到其他漏極開路輸出以實現低電平有效線或或有源高線和功能。最大灌電流為32 mA。 該器件完全適用于使用Ioff的部分斷電應用。 Ioff電路禁用輸出,防止在斷電時損壞通過器件的電流回流。 特性 德州儀器NanoFree軟件包中提供 支持5-VVCC操作 3.3 V時最大tpd3.7 ns 低功耗,10-μAMaxICC < li>±24-mA輸出驅動,3.3 V 輸入和漏極開路輸出接受電壓高達5.5 V 典型VOLP(輸出接地)反彈)&lt; 0.8 V,VCC= 3.3 V,TA= 25° 典型VOHV(輸出VOH下沖)> VCC= 3.3 V,TA= 25°C Ioff支持實時插入,部分斷電模式和后驅動保護 閂鎖性能超過每JESD 78 mA,Class II ESD保護超過JESD 22 2000-V...

      發表于 2018-10-09 17:35 ? 2次閱讀
      SN74LVC3G07 具有漏極開路輸出的三路緩...

      SN74LVC3G34 三路緩沖器

      SN74LVC3G34器件是一個三重緩沖器門,設計用于1.65 V至5.5 V VCC操作。 SN74LVC3G34器件在正邏輯中執行布爾函數Y = A. NanoFree封裝技術是IC封裝概念的一項重大突破,使用芯片作為封裝。 此器件為完全指定使用Ioff的部分斷電應用。 Ioff電路禁用輸出,防止在斷電時損壞通過器件的電流回流。 特性 德州儀器公司提供的NanoFree軟件包 支持5.5-VVCC操作 輸入接受電壓至5.5 V 最大tpd4.1 ns,3.3 V 低功耗,10- μA最大ICC ±24-mA輸出驅動3.3 V 典型VOLP(輸出接地反彈)&lt; ; VCC= 3.3 V,TA= 25°C 典型VOHV(輸出V)OHUndershoot)> VCC= 3.3 V,TA= 25° I < > 支持實時插入,部分關機模式和后驅保護 可用作降頻轉換器,將輸入電壓從最高5.5 V轉換為VCC等級 閂鎖性能超過JESD 78,Class II 100 mA ESD保護超過JESD 22 ...

      發表于 2018-10-09 17:31 ? 4次閱讀
      SN74LVC3G34 三路緩沖器

      SN74AUC1G04 單路反向器閘

      此單反相器門可在0.8 V至2.7 VVCC下工作,但專為1.65-V而設計1.95-VVCC操作。 SN74AUC1G04執行布爾函數Y =A。 NanoFree™封裝技術是IC封裝概念的一項重大突破,使用該封裝。 該器件完全適用于部分斷電應用,使用Ioff。 Ioff電路禁用輸出,防止電源斷電時損壞電流回流。 有關AUC Little Logic設備的更多信息,請參閱應用程序德州儀器AUCSub-1-V小型邏輯器件,SCEA027。 特性 閂鎖性能超過JESD 78,Class II 100 mA ESD保護超過JESD 22 < li> 2000-V人體模型(A114-A) 200-V機型(A115-A) 1000-V充電設備型號(C101) 適用于德州儀器NanoFree™封裝 針對1.8 V工作進行了優化,并且具有3.6-VI /O容差,支持混合模式信號操作< /li> Ioff支持部分省電模式和后驅動保護 Sub-1-V Operable Max tpd2.2 ns,1.8 V 低功耗,10μA最大...

      發表于 2018-10-09 17:29 ? 4次閱讀
      SN74AUC1G04 單路反向器閘

      SN74AUC1G14 單路施密特觸發反向器

      此單路施密特觸發器逆變器可在0.8V至2.7VVCC下工作,但專為1.65-而設計V至1.95-VVCC操作。 SN74AUC1G14包含一個反相器并執行布爾函數Y =A。該器件作為獨立的逆變器工作,但由于施密特,它可能具有不同的輸入閾值電平,用于正向(VT +)和負向(VT -信號。 NanoFree™封裝技術是IC封裝概念的一項重大突破,使用該封裝作為封裝。 該器件完全適用于使用I 關。 Ioff電路禁用輸出,防止電源關閉時損壞電流回流。 有關AUC Little Logic設備的更多信息,請參閱應用程序德州儀器AUCSub-1-V小型邏輯器件,SCEA027。 特性 閂鎖性能超過JESD 78,Class II 100 mA ESD保護超過JESD 22 < li> 2000-V人體模型(A114-A) 200-V機型(A115-A) 1000-V充電設備型號(C101) 適用于德州儀器NanoFree™封裝 針對1.8 V工作進行了優化,并且具有3.6-VI /O容差,支持混合模式信號操作< /li> I...

      發表于 2018-10-09 17:12 ? 14次閱讀
      SN74AUC1G14 單路施密特觸發反向器

      SN74AUC1G126 具有三態輸出的單路總線...

      SN74AUC1G126總線緩沖器專門針對1.65V至1.95VVCC工作范圍而特別設計,但可以在0.8V至2.7 VVCC的范圍內工作。 SN74AUC1G126器件是一款具有一個三態輸出的單通道線路驅動器。當輸出使能(OE)輸入為低電平時,輸出被禁用。 為確保在上電或掉電期間均處于高阻態,應將OE通過下拉電阻連接至GND;該電阻的最小值取決于驅動器的拉電流能力。 /p> NanoFree™封裝技術是器件封裝概念上的一項重大突破,它將裸片用作封裝。 該器件完全適用于使用Ioff的off電路可禁用輸出,以防在器件掉電時電流回流對器件造成損壞。 特性 閂鎖性能超過100mA,符合JESD 78 II類規范 ESD保護性能超出JESD 22標準 2000V人體放電模型(A114-A) 200V機器模型(A115-A) 1000V充電器件模型(C101) < /li> 采用TI的NanoFree™封裝 經優化,可在1.8V電壓下運行并可承受3.6VI /O電壓,可支持混合模式信號操作 ...

      發表于 2018-10-09 16:49 ? 2次閱讀
      SN74AUC1G126 具有三態輸出的單路總線...

      SN74AUC1G17 單路施密特觸發緩沖器

      此單施密特觸發器緩沖器可在0.8 V至2.7 VVCC下工作,但專為1.65-設計V至1.95-VVCC操作。 SN74AUC1G17包含一個緩沖區并執行布爾函數Y = A.該設備作為獨立緩沖區運行,但由于施密特動作,它對于正向(VT +)和負向(VT -)信號,可能有不同的輸入閾值水平。 NanoFree™封裝技術是IC封裝概念的重大突破,使用芯片作為封裝。 該器件完全指定用于部分斷電應用,使用Ioff。 Ioff電路禁用輸出,防止電源關閉時損壞電流回流。 有關AUC Little Logic設備的更多信息,請參閱應用程序德州儀器AUCSub-1-V小型邏輯器件,SCEA027。 特性 閂鎖性能超過JESD 78,Class II 100 mA ESD保護超過JESD 22 < li> 2000-V人體模型(A114-A) 200-V機型(A115-A) 1000-V充電設備型號(C101) 適用于德州儀器NanoFree™封裝 針對1.8 V工作進行了優化,并且具有3.6-VI /O容差,支持混合模式信號操作< /li> ...

      發表于 2018-10-09 16:48 ? 6次閱讀
      SN74AUC1G17 單路施密特觸發緩沖器

      SN74AUC1G07 具有漏極開路輸出的單路緩...

      此單緩沖器/驅動器可在0.8 V至2.7 VVCC下工作,但專為1.65-V設計至1.95-VVCC操作。 SN74AUC1G07的輸出為漏極開路,可連接到其他漏極開路輸出,以實現低電平有效或高電平有效有線和無功能。 NanoFree™封裝技術是IC封裝概念的一項重大突破,使用該封裝。 該器件完全適用于部分斷電應用usingI 關。 Ioff電路禁用輸出,防止電源關閉時損壞電流回流。 有關AUC Little Logic設備的更多信息,請參閱應用程序德州儀器AUCSub-1-V小型邏輯器件,SCEA027。 特性 閂鎖性能超過JESD 78,Class II 100 mA ESD保護超過JESD 22 < li> 2000-V人體模型(A114-A) 200-V機型(A115-A) 1000-V充電設備型號(C101) 適用于德州儀器NanoFree™封裝 針對1.8 V工作進行了優化,并且具有3.6-VI /O容差,支持混合模式信號操作< /li> Ioff支持部分省電模式和后驅動保護 Sub-1-V Operab...

      發表于 2018-10-09 16:47 ? 2次閱讀
      SN74AUC1G07 具有漏極開路輸出的單路緩...

      SN74LVC162244A 具有三態輸出的 1...

      該16位緩沖器或驅動器設計用于1.65 V至3.6 V VCC操作。該器件可用作4個4位緩沖區,2個8位緩沖區或1個16位緩沖區。 特性 德州儀器寬帶總線系列成員 工作電壓范圍為1.65 V至3.6 V 輸入接受電壓至5.5 V 3.3 V時最大tpd4.4 ns 典型VOLP(輸出接地反彈) &lt; 0.8 V,VCC= 3.3 V,TA= 25°C 典型VOHV(輸出V < sub> OH Undershoot) &gt; 2 V VCC= 3.3 V,TA= 25°C 支持所有端口上的混合模式信號操作(5 -V輸入/輸出電壓,用于3.3VVCC) 輸出端口具有等效的26Ω系列電阻,因此無需外部電阻器 我off支持實時插入,部分掉電模式和后驅動保護 閂鎖性能超過100 mA每個JESD 78,Class II ESD保護超過JESD 22 2000-V人體模型(A114-A) 1000-V充電設備模型(C101) 參數 與其它產品相比 同向緩沖器/驅動器 ...

      發表于 2018-10-09 16:44 ? 12次閱讀
      SN74LVC162244A 具有三態輸出的 1...

      CD74AC04 六個反向器

       AC04器件包含六個獨立的逆變器。設備執行布爾函數Y = A \。 特性 交流電源類型具有1.5V至5.5V的工作電壓和30%電源電壓下的均衡噪聲抗擾度 雙極F,AS和S的速度,顯著降低功耗 平衡傳播延遲 ±24-mA輸出驅動電流扇出至15 F器件 耐SCR閂鎖CMOS工藝和電路設計 超過MIL-STD-883的2kV ESD保護,方法3015 參數 與其它產品相比 反向緩沖器/驅動器   Technology Family VCC (Min) (V) VCC (Max) (V) Bits (#) Voltage (Nom) (V) F @ Nom Voltage (Max) (Mhz) ICC @ Nom Voltage (Max) (mA) tpd @ Nom Voltage (Max) (ns) IOL (Max) (mA) ...

      發表于 2018-10-09 16:16 ? 4次閱讀
      CD74AC04 六個反向器

      SN74AHCT1G125 具有三態輸出的單路總...

      SN74AHCT1G125器件是具有3態輸出的單總線緩沖柵極/線路驅動器。當輸出啟用(> OE )輸入為高時,輸出被禁用。當 OE 為低時,數據從A輸入傳遞到Y輸出。 特性 4.5 V至5.5 V的工作范圍 最大t pd 為6 ns at at 5 V 低功耗,10-μA最大I CC ±8-mA輸出驅動,5 V 輸入是否兼容TTL電壓 閂鎖性能超過250 mA 每JESD 17 參數 與其它產品相比 同向緩沖器/驅動器   Technology Family VCC (Min) (V) VCC (Max) (V) Bits (#) Voltage (Nom) (V) F @ Nom Voltage (Max) (Mhz) ICC @ Nom Voltage (Max) (mA) tpd @ Nom Voltage (Max) (ns) IOL (Max) (mA) ...

      發表于 2018-10-09 16:10 ? 10次閱讀
      SN74AHCT1G125 具有三態輸出的單路總...

      SN74LVC1G240 具有三態輸出的單路反向...

      此單緩沖器/驅動器設計用于1.65 V至5.5 VVCC操作。 SN74LVC1G240是一款具有三態輸出的單線驅動器。當輸出使能(> OE)輸入高時,輸出被禁用。 NanoFree™封裝技術是IC封裝的重大突破概念,使用芯片作為封裝。 為了確保上電或斷電期間的高阻態,OE應該綁定通過上拉電阻到VCC;電阻的最小值由驅動器的電流吸收能力決定。 該器件完全適用于使用Ioff的部分斷電應用。 Ioff電路禁用輸出,防止在斷電時損壞通過器件的電流回流。 特性 德州儀器NanoFree軟件包中提供 支持5-VVCC操作 輸入接受電壓至5.5 V 向VCC提供向下轉換 3.7的最大tpdns在3.3 V 低功耗,10-μA最大ICC ±24-mA輸出驅動,3.3 V Ioff支持實時插入,部分斷電模式和后驅動保護 閂鎖性能超過每個JTED 78,Class II 100 mA ESD保護超過JESD 22 2000-V人體模型(A114-A) 200-V機型...

      發表于 2018-10-09 15:57 ? 5次閱讀
      SN74LVC1G240 具有三態輸出的單路反向...

      74ACT11004 六路反向器

      該設備包含六個獨立的逆變器。它執行布爾函數Y = A \。 74ACT11004的特點是在-40°C至85°C的溫度范圍內工作。 特性 輸入兼容TTL電壓 流通式架構優化PCB布局 中心 - 引腳V CC 和GND配置最大限度地降低高速開關噪聲 EPIC TM (增強型高性能注入式CMOS)1-um工藝 在125°C時典型的閂鎖抗擾度500 mA 封裝選項包括塑料小外形(DW),收縮小外形(DB)和薄收縮小外形(PW)封裝和標準塑料(N)300密耳DIP EPIC是德州儀器公司的商標。 參數 與其它產品相比 反向緩沖器/驅動器   Technology Family VCC (Min) (V) VCC (Max) (V) Bits (#) Voltage (Nom) (V) F @ Nom Voltage (Max) (Mhz) ...

      發表于 2018-10-09 15:32 ? 6次閱讀
      74ACT11004 六路反向器

      SN74LVCZ16240A 具有三態輸出的 1...

      這個16位緩沖器/驅動器設計用于2.7 V至3.6 VV CC 操作。 < p> SN74LVCZ16240A專為提高三態存儲器地址驅動器,時鐘驅動器和面向總線的接收器和發送器的性能和密度而設計。 該器件可用作四個4位緩沖區,兩個8位緩沖區或一個16位緩沖區。該器件提供反相輸出。 輸入可以從3.3 V或5 V器件驅動。此功能允許在混合3.3 V /5 V系統環境中將這些器件用作轉換器。 在上電或斷電期間,當V CC 介于0和0之間時1.5 V,器件處于高阻態。但是,為了確保1.5 V以上的高阻態,OE \應通過上拉電阻連接到V CC ;電阻的最小值由驅動器的電流吸收能力決定。 該器件完全適用于使用I off 和上電3的熱插拔應用-州。 I off 電路禁用輸出,防止斷電時電流回流通過器件(V CC = 0 V)。上電和斷電期間,上電三態電路將輸出置于高阻態,從而防止驅動器沖突。 特性 德州儀器廣播公司的成員?系列 工作電壓范圍為2.7 V至3.6 V 輸入接受電壓至5.5 V 3.3 ns時最大t pd 為4.2 ns V I off 和上電3態支持熱插...

      發表于 2018-10-09 10:58 ? 0次閱讀
      SN74LVCZ16240A 具有三態輸出的 1...

      SN74AUC1G240 具有三態輸出的單路緩沖...

      該總線緩沖器門電路雖然專門針對1.65V至1.95VV CC 工作范圍而特別設計,但可以在0.8 V至2.7VV CC 的范圍內工作。 SN74AUC1G240是一款具有一個三態輸出的單通道線路驅動器。當輸出使能( OE )輸入為高電平時,輸出被停用。 為了確保上電或斷電期間的高阻抗狀態, OE 應通過一個上拉電阻器連接至V CC ;該電阻器的最小值由驅動器的電流吸收能力來決定。 NanoFree™封裝技術是IC封裝概念的一項重大突破,它將硅晶片用作封裝。 該器件的技術規格針對采用I off 的部分斷電應用而全面擬訂。我 off 電路負責停用輸出,從而可防止破壞性的電流在其斷電時通過器件回流。 特性 采用德州儀器的NanoFree封裝 專為1.8V工作電壓而優化并具有3.6VI /O的電壓容忍范圍,旨在支持混合模式信號操作 我 off 支持部分斷電模式操作 可在低于1V的電壓下操作 最大t pd 為2.5ns(在1.8V時) 低功耗:10μA最大I CC ±8mA輸出驅動(在1.8V時) ...

      發表于 2018-10-09 10:56 ? 0次閱讀
      SN74AUC1G240 具有三態輸出的單路緩沖...

      MAX14827 IO-Link設備收發器的FL...

      通過FLIR熱圖,了解新一代MAX14827 IO-Link?設備收發器與其前身及競爭器件的效率對比...

      發表于 2018-10-09 04:11 ? 296次閱讀
      MAX14827 IO-Link設備收發器的FL...

      如何使用Maxim的腕戴演示平臺監測血氧儀和心率

      詳細介紹如何使用Maxim的腕戴演示平臺設置MAX86140/MAX86141脈搏血氧儀和心率傳感器...

      發表于 2018-10-08 03:59 ? 290次閱讀
      如何使用Maxim的腕戴演示平臺監測血氧儀和心率

      基于不匹配信號的數學知識揭示放大器測試巴倫不運轉

      在大多數實驗室環境中,信號發生器、頻譜分析儀等設備是單端儀器,用于測量高速差分放大器驅動器和轉換器的...

      發表于 2018-10-02 10:17 ? 691次閱讀
      基于不匹配信號的數學知識揭示放大器測試巴倫不運轉

      PLC控制V90PN的詳細方法

      此功能塊實現 PLC 與 SINAMICS 驅動器的命令及狀態周期性通訊,如電機的運行命令、位置及速...

      發表于 2018-10-02 10:12 ? 963次閱讀
      PLC控制V90PN的詳細方法

      太陽能LED路燈驅動器設計 基于LM3423

      太陽能是綠色能源中最重要的能源,是取之不盡、用之不竭、廣泛存在的天然能源,其優點是極為豐富、潔凈、安...

      發表于 2018-09-29 14:42 ? 523次閱讀
      太陽能LED路燈驅動器設計 基于LM3423

      驅動車前燈組的LT8391A控制器性能介紹

      雖然每種汽車款式和型號的車前燈組可以配備富有創造性的各種LED 電流和電壓,但是它們通常最高達到 3...

      發表于 2018-09-29 08:35 ? 839次閱讀
      驅動車前燈組的LT8391A控制器性能介紹

      有刷直流電機工作過程及應用

      在有刷電機中,磁極方向的跳轉是通過移動固定位置的接觸點來完成的,該接觸點在電機轉子上與電觸點相對連接...

      發表于 2018-09-28 08:35 ? 471次閱讀
      有刷直流電機工作過程及應用

      工業APP賦能知識自動化

      兵器云聯工業互聯網平臺內置大量的行業自有APP,并在一定時期內對這些APP提供免費試用服務。用戶通過...

      發表于 2018-09-27 17:13 ? 437次閱讀
      工業APP賦能知識自動化

      Trinamic智能步進電機 -沒有比這更容易的...

      2018年9月17日于德國漢堡,嵌入式和機械電子解決方案電機和運動控制芯片的領先制造商TRINAMI...

      發表于 2018-09-27 10:25 ? 1144次閱讀
      Trinamic智能步進電機 -沒有比這更容易的...

      Linux系統管理命令整理及使用方法介紹

      linux命令是對Linux系統進行管理的命令。對于Linux系統來說,無論是中央處理器、內存、磁盤...

      發表于 2018-09-23 14:55 ? 1471次閱讀
      Linux系統管理命令整理及使用方法介紹

      DS125BR800A的特性與評估板的特性介紹

      TI公司的S125BR800A是能驅動SAS-3協議的8路信號調理器,支持新的SCSI標準的較快數據...

      發表于 2018-09-23 14:28 ? 241次閱讀
      DS125BR800A的特性與評估板的特性介紹

      一文讀懂超精密加工技術的發展現狀

      NAM-800型納米數控車床是北京機床研究所最新一代的納米級加工機床。它是當今數控技術、伺服技術、機...

      發表于 2018-09-23 08:59 ? 1047次閱讀
      一文讀懂超精密加工技術的發展現狀

      ROHM新增高效MOS智能功率模塊,助于應用整體...

      全球知名半導體制造商ROHM開發出滿足家電產品和工業設備等的小容量電機低功耗化需求的高效MOS-IP...

      發表于 2018-09-19 08:32 ? 991次閱讀
      ROHM新增高效MOS智能功率模塊,助于應用整體...

      步進驅動器接線圖

      步進電機驅動器是一種將電脈沖轉化為角位移的執行機構。當步進驅動器接收到一個脈沖信號,它就驅動步進電機...

      發表于 2018-09-18 18:05 ? 1558次閱讀
      步進驅動器接線圖

      磁盤存儲系統已經歷了近半個世紀的發展。

      據說,在IBM生產RAMAC機器的那些年里,存儲容量本來是可以增加的,但是“Big Blue“的營銷...

      發表于 2018-09-14 17:13 ? 745次閱讀
      磁盤存儲系統已經歷了近半個世紀的發展。

      盤點L70度量標準在LED照明預期壽命中的應用

      “客戶并不關心流明,他們關心的是他們室內的光線如何。客戶想要知道的是,他們的光照度能否在一段時間內維...

      發表于 2018-09-12 10:51 ? 681次閱讀
      盤點L70度量標準在LED照明預期壽命中的應用

      Dialog推出LED驅動芯片iW3989,關于...

      該器件非常適用于高性能射燈和替換型燈泡,如GU10、PAR、A19、BR和Downlight等類型,...

      發表于 2018-09-04 17:45 ? 1249次閱讀
      Dialog推出LED驅動芯片iW3989,關于...

      TDDI芯片的優勢介紹,智能手機將帶動TDDI芯...

      TDDI即觸控與顯示驅動器集成(Touch and Display Driver Integrati...

      發表于 2018-09-03 17:17 ? 1226次閱讀
      TDDI芯片的優勢介紹,智能手機將帶動TDDI芯...

      飛兆推出背光照明解決方案FAN5341,可驅動多...

      FAN5341是高效的LED驅動器解決方案,能夠提升便攜設計的亮度和分辨率,同時提供32級調光功能,...

      發表于 2018-09-03 09:22 ? 181次閱讀
      飛兆推出背光照明解決方案FAN5341,可驅動多...

      美國DARPA支持研發微型機器人,用于救災或在高...

      設想發生自然災害的場景,例如地震,對建筑物及構筑物、關鍵設施和基礎設施造成廣泛破壞,并威脅到人類安全...

      發表于 2018-08-30 18:36 ? 1242次閱讀
      美國DARPA支持研發微型機器人,用于救災或在高...

      由應用驅動的電力電子市場技術仍很重要

      我們可以直接將環境問題與不同國家提供的用于提高能效、促進新電力電子系統銷售的政府資金聯系起來。例如,...

      發表于 2018-08-30 09:25 ? 1600次閱讀
      由應用驅動的電力電子市場技術仍很重要

      揭秘TI中國明星產品及其背后的故事

      在TI,創新不僅發生在實驗室,創新是我們DNA的一部分,是我們每天致力于通過變革、差異化產品來改變世...

      發表于 2018-08-30 08:55 ? 865次閱讀
      揭秘TI中國明星產品及其背后的故事

      LED矩陣驅動器拓撲結構的特點及應用

        對顯示設計工程師來說,人眼在視覺處理上有限的分辨率和惰性是一項福祉:從大于一定的距離處觀看,LE...

      發表于 2018-08-29 01:54 ? 747次閱讀
      LED矩陣驅動器拓撲結構的特點及應用

      液壓伺服系統工作原理

      液壓伺服系統是使系統的輸出量,如位移、速度或力等,能自動地、快速而準確地跟隨輸入量的變化而變化,與此...

      發表于 2018-08-28 17:22 ? 1693次閱讀
      液壓伺服系統工作原理

      伺服控制系統名詞解釋

      伺服控制系統用來精確地跟隨或復現某個過程的系統。是一種能對試驗裝置的機械運動按預定要求進行自動控制的...

      發表于 2018-08-28 17:10 ? 579次閱讀
      伺服控制系統名詞解釋

      德國elmos最新產品72V三相半橋驅動器E52...

      德國elmos公司日前宣布推出一款用于直流無刷(BLDC)電機的72V三相半橋驅動器E523.50,...

      發表于 2018-08-27 11:30 ? 128次閱讀
      德國elmos最新產品72V三相半橋驅動器E52...

      以FPGA為核心的高速通信系統設計

      通過測試,此組傳輸器件可以驅動LVDS信號通過SVY-50-3型號電纜傳輸至少200 m。信號經過傳...

      發表于 2018-08-26 09:55 ? 182次閱讀
      以FPGA為核心的高速通信系統設計

      降低成本提高穩定性的FPGA高速數據傳輸系統設計

      本文中提出的高速數據遠距離傳輸系統方案以Altera 公司Cyclone III 系列低成本FPGA...

      發表于 2018-08-26 09:29 ? 137次閱讀
      降低成本提高穩定性的FPGA高速數據傳輸系統設計

      機器和變速驅動器相關的主要功能安全標準概括

      功能安全指與電氣和電子系統正常運行相關的安全性 能。目前,變速驅動器在實現功能安全方面發揮著重要作用...

      發表于 2018-08-25 10:18 ? 774次閱讀
      機器和變速驅動器相關的主要功能安全標準概括
      上海快3开奖走势图
      <em id="0s9ur"></em>

      <em id="0s9ur"></em>
      <div id="0s9ur"><ol id="0s9ur"></ol></div>
      <div id="0s9ur"><tr id="0s9ur"><object id="0s9ur"></object></tr></div>

          <dl id="0s9ur"><ins id="0s9ur"><small id="0s9ur"></small></ins></dl>
          <em id="0s9ur"></em>

          <em id="0s9ur"></em>
          <div id="0s9ur"><ol id="0s9ur"></ol></div>
          <div id="0s9ur"><tr id="0s9ur"><object id="0s9ur"></object></tr></div>

              <dl id="0s9ur"><ins id="0s9ur"><small id="0s9ur"></small></ins></dl>
